Снятие аккумуляторной батареи

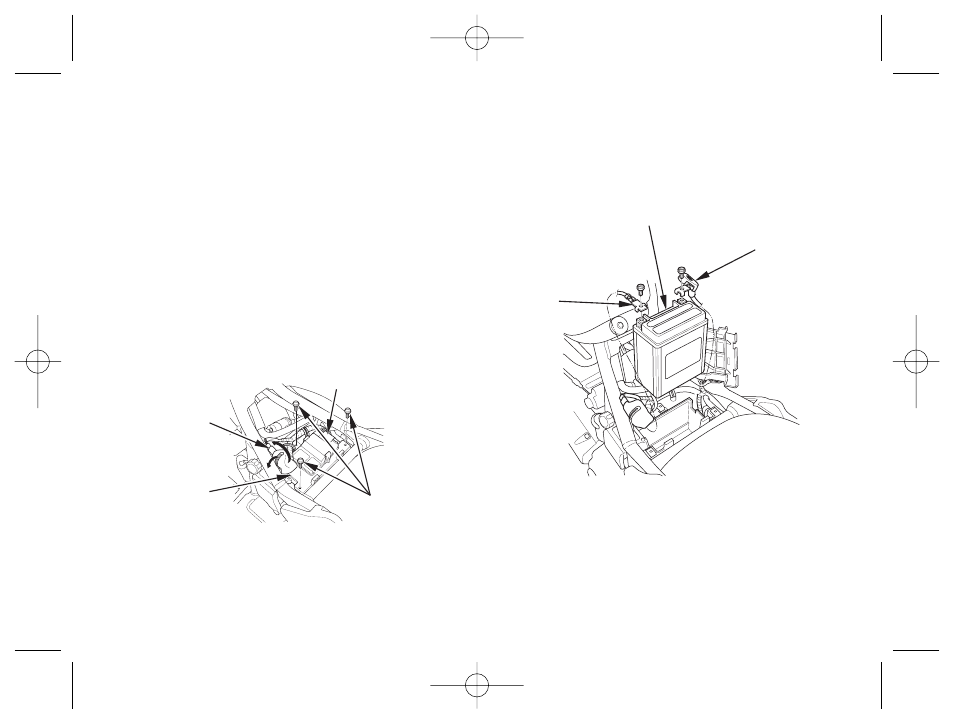

Аккумуляторная батарея (7) находится в контейнере,
расположенном под сиденьем.
1. Снимите сиденье (стр. 41).
2.Сдвиньте жгут проводов (1) вперед, открыв фиксатор.
3. Снимите электронный блок управления (2).
4. Снимите крышку (3) аккумуляторной батареи,
вывернув винты (4).
5. Вначале отсоедините "отрицательную" ( ) клемму (5)
от аккумуляторной батареи, затем отсоедините
"положительную" (+) клемму (6).
6. Извлеките аккумуляторную батарею (7) из контейне
ра под сиденьем.
(1) Жгут проводов
(2) Электронный блок управления (ECU)
(3) Крышка аккумуляторной батареи
(4) Винты
(5) "Отрицательная" ( ) клемма
(6) "Положительная" (+) клемма
(7) Аккумуляторная батарея
