Инструкция по эксплуатации HONDA VTX1300S
Страница 49
40
БОКОВАЯ ПАНЕЛЬ

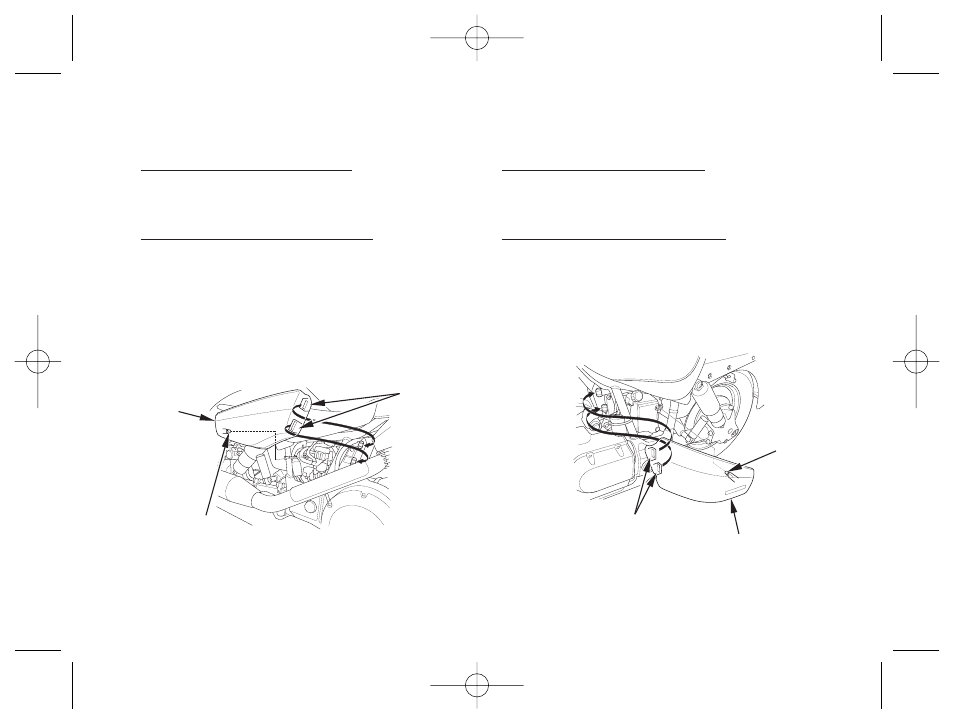

Снятие правой боковой панели
1. Осторожно потяните правую боковую панель (1),
пока вилка (2) не отделится от уплотнения рамы.
2. Снимите правую боковую панель.
Установка правой боковой панели
1. Совместите впадины (3) с выступами.
2. Расположите панель так, чтобы вилка совпала с
уплотнением рамы.
3. Нажмите на панель, чтобы вилка вошла в
зацепление.
(1) Правая боковая панель
(2) Вилка
Снятие левой боковой панели
1. Осторожно потяните левую боковую панель (4),
пока вилка (2) не отделится от уплотнения рамы.
2. Снимите левую боковую панель.
Установка левой боковой панели
1. Совместите впадины (3) с выступами.
2. Расположите панель так, чтобы вилка совпала с
уплотнением рамы.
3. Нажмите на панель, чтобы вилка вошла в
зацепление.
(3) Впадины
(4) Левая боковая панель
(2)
(3)
(1)
(2)
(4)
(3)
