Инструкция по эксплуатации HONDA VTX1300S
Страница 92
83
Снятие заднего колеса
1. Поднимите заднее колесо с помощью тали.
2. Отверните гайку (1) оси, удерживая от вращения ось
(2) с помощью гаечного ключа.
3. Выверните винт (3) кронштейна заднего тормоза.
4. Вытяните заднюю ось наружу.
5. Выверните винты (5) кронштейна системы выпуска
отработавших газов.
6. Снимите кронштейн (4) заднего тормоза.
7. Сместите колесо вправо, чтобы отделить его от от
картера главной передачи.
8. Снимите заднее колесо, так чтобы глушитель оста
вался справа.

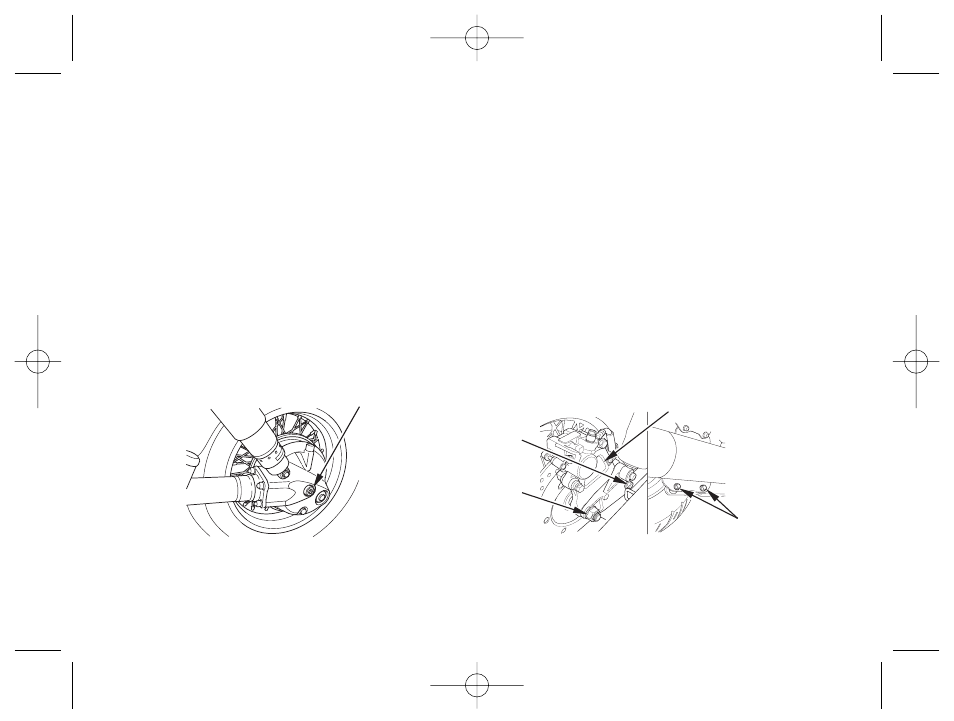

(1) Осевая гайка
(3) Винт кронштейна
(2) Ось колеса
Закрепите суппорт заднего тормоза перед снятием
задн ей оси, чтобы суппорт не висел на тормозном
шланге. Не перекручивайте тормозной шланг
Не допускайте попадания смазки, масла или грязи на
тормозной диск или на тормозные колодки. Любое
загрязнение может вызвать ухудшение тормозных ка
честв или быстрый износ тормозных колодок после
сборки.
Не нажимайте на педаль тормоза при снятом заднем
колесе. Поршень суппорта будет выдавлен из цилинд
ра, что приведет к вытеканию тормозной жидкости.
Если это произойдет, тормозную систему придется
ремонтировать. Для выполнения этой операции
обратитесь к официальному дилеру Honda.
(4) Кронштейн тормоза
(2)
(4)
(3)
(5)
(1)
