41
СИДЕНЬЕ
Для обслуживания аккумуляторной батареи
необходимо снять сиденье.
Демонтаж:
1.
Снимите петлю (1) сиденья , вывернув
винты А (2)
2. Выверните винты В (3) и снимите светоот
ражатель (4).
3. Поднимите заднее сиденье (5).
4. Выверните винты С (6) крепления переднего
сиденья.
5. Сдвиньте переднее сиденье (7) назад и вверх.
Установка:
1. Вставьте язычок (8) переднего сиденья в петлю
рамы.
2. Заверните винты С крепления переднего сиденья.
3. Установите заднее сиденье.
4. Установите петлю заднего сиденья, винты А и
винты В.

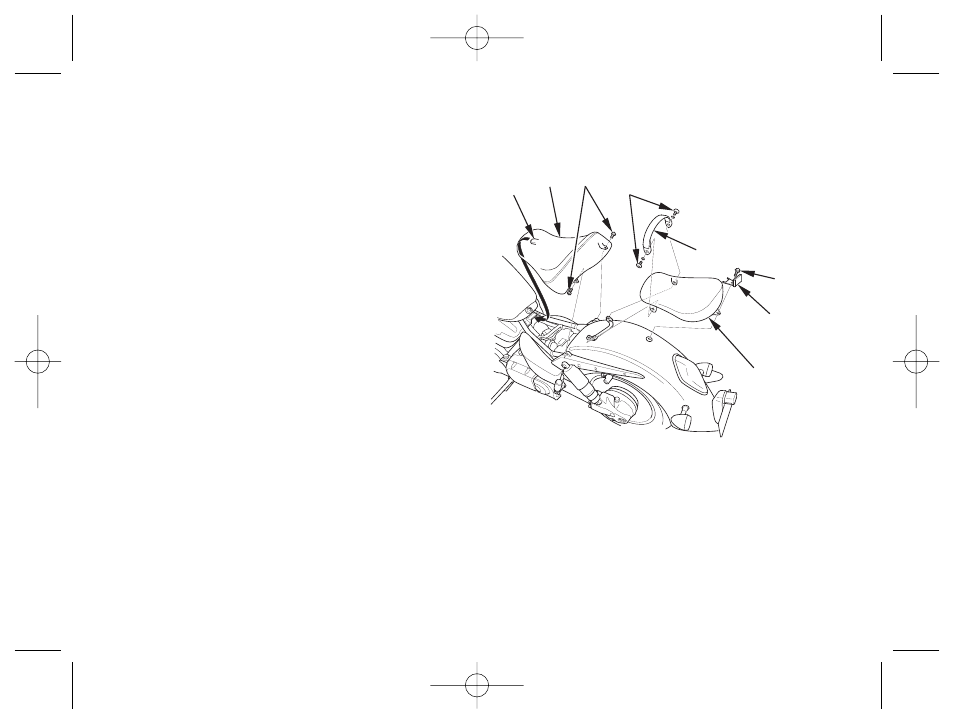

(1) Петля сиденья
(2) Винты А
(3) Винт В
(4) Светоотражатель
(5) Заднее сиденье
(6) Винты С
(7) Переднее сиденье
(8) Язычок
(2)
(1)
(3)
(4)
(6)
(7)
(8)
(5)
