VEGAPULS 66 в стандартном исполнении, со входом для подключения продувки
1
2
k
D
x
d
136 mm (5.35")
y
21,5 mm
(0.85")
55 mm
(2.17")
67 mm
(2.64")
b
D b k x y d
DN 50 PN 40 165 20 125 4x ø 18 - -
DN 80 PN 40 200 24 160 8x ø 18 75 68
DN 100 PN 16 220 20 180 8x ø 18 96 113
DN 150 PN 16 285 22 240 8x ø 22 146 205
DN 200 PN 16 340 24 295 12x ø 22 196 296
DN 250 PN 16 405 26 355 12x ø 26 242 380
2" 150 lb 152,4 19,1 120,7 4x ø 19,1 - -
3" 150 lb 190,5 23,9 152,4 4x ø 19,1 75 68
4" 150 lb 228,6 23,9 190,5 8x ø 19,1 96 113
6" 150 lb 279,4 25,4 241,3 8x ø 22,4 146 205
8" 150 lb 342,9 28,4 298,5 8x ø 22,4 196 296
10" 150 lb 406,4 30,2 362 12x ø 25,4 242 380
0.75"
8x ø 0.87"
8x ø 0.75"
8x ø 0.75"
4x ø 0.71"
8x ø 0.71"
8x ø 0.71"
4.92"
6.29" 2.95"
3.78"
5.75"
4.45"
8.07"
2.68"
2.95"
7.09"
9.45"
0.79"
0.79"
0.87"
0.95"
6.50"
7.87"
8.66"
11.22"
4.75"
6.00"
4x ø 0.87" 11.61" 13.39" 7.72" 11.65" 0.95"
4x ø 1.02" 13.98" 15.95" 1.02" 9.53" 14.96"
3.78"
5.75"
4.45"
8.07"
2.68"
7.72" 11.65"
9.53" 14.96"
6.00"
8x ø 0.75"
12x ø 1.00"
0.94"
0.94"
7.50"
7.50"
14.25" 1.19"
9.00"
16.00"
8x ø 0.88" 13.50"
8x ø 0.88" 9.50"
1.12" 11.75"
11.00" 1.00"
x y
- -
- -
D inch b k d
DN 50 PN 40
DN 80 PN 40
DN 100 PN 16
DN 150 PN 16
DN 200PN 16
DN 250 PN 16
2" 150 lb
3" 150 lb
4" 150 lb
6" 150 lb
8" 150 lb
10" 150 lb
mm

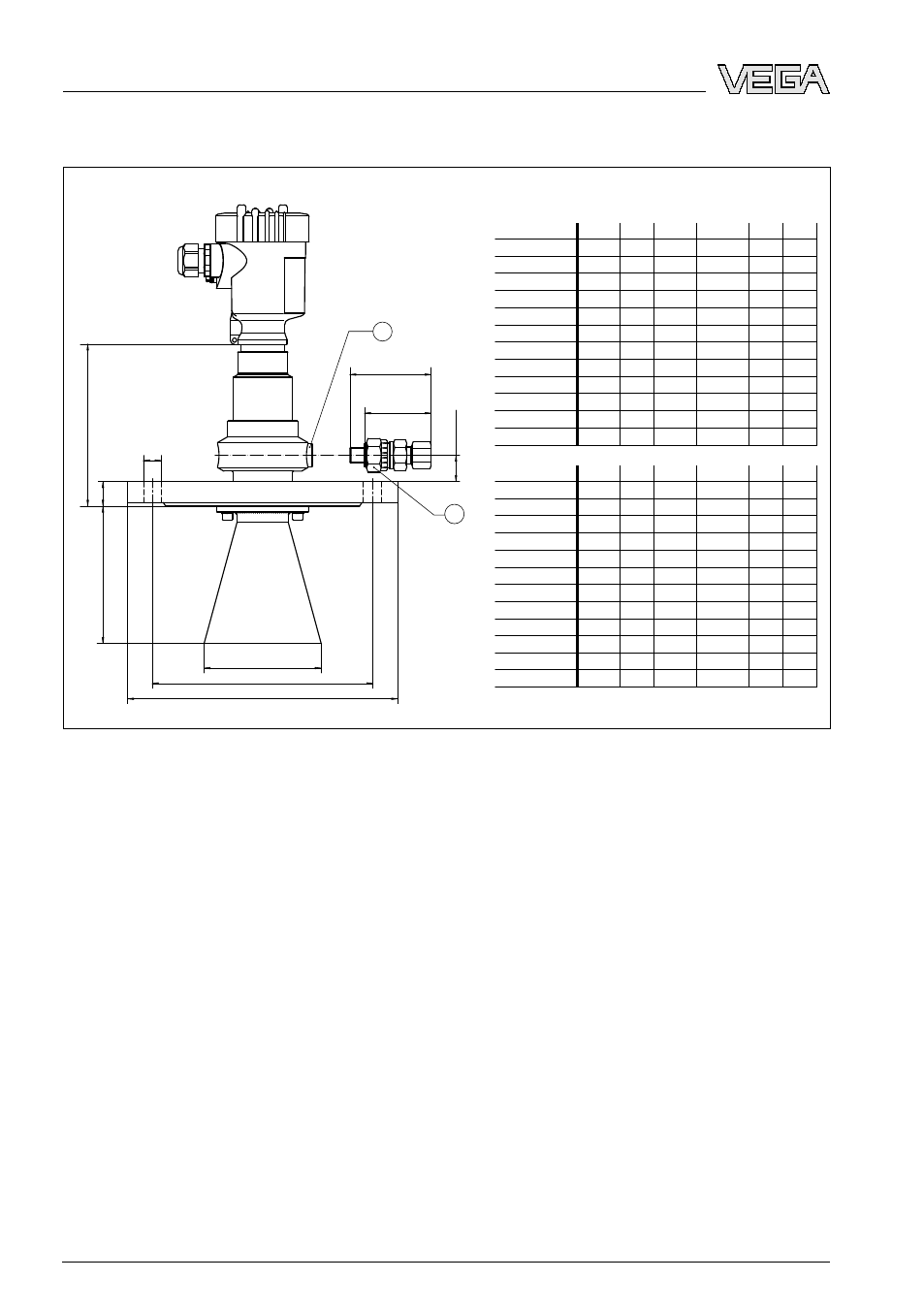

Рис. 42: VEGAPULS 66 в стандартном исполнении, со входом для подключения продувки
1 Вход G¼ A для подключения продувки через подходящий адаптер
2 Обратный клапан (прилагается отдельно: для исполнения без Ex - вариант, для исполнения Ex -
обязательно) для диаметра трубы 10 мм
