Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) Profibus PA
Страница 21
Датчик должен быть сориентирован таким образом, чтобы метка
поляризации на фланце датчика располагалась в одной плоско-
сти с отверстиями в трубе или присоединительными отверстиями
в трубе (см. рис. "VEGAPULS в выносной трубе").
100%
0%
1
> 500 mm

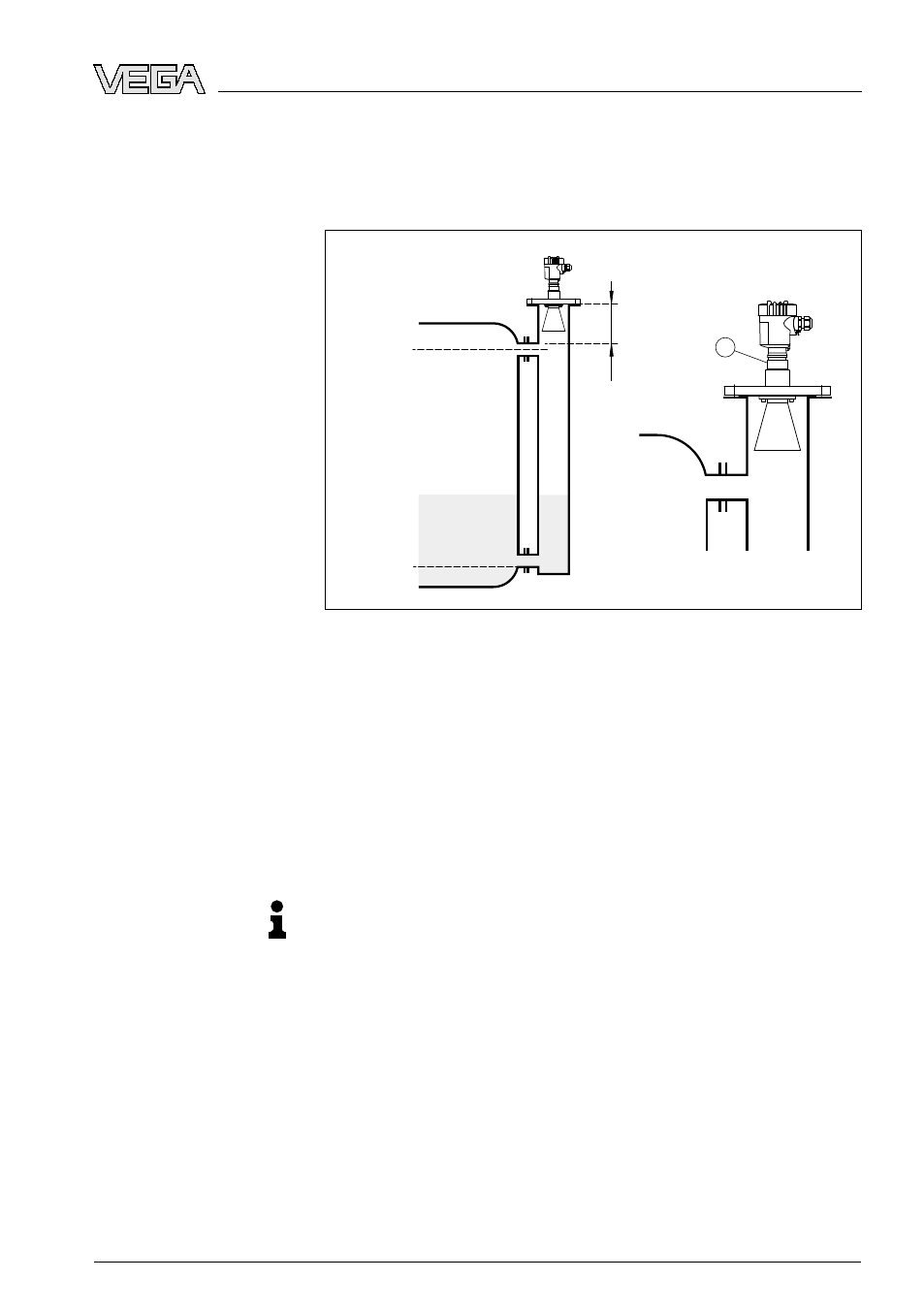

Рис. 14: VEGAPULS 66 в выносной трубе. Метка поляризации на
присоединении должна лежать в одной плоскости с отверстиями в трубе
или присоединительными отверстиями в трубе.
1
Метка направления поляризации
При монтаже уровнемера VEGAPULS 66 на выносной трубе,
расстояние от датчика до верхнего соединительного патрубка
трубы должно быть не менее 500 мм. При значительной
шероховатости внутренней поверхности выносной трубы реко-
мендуется использовать трубу, вставленную в выносную трубу
(
трубу в трубе), либо применить датчик со встроенной опускной
трубой.
Информация:
У VEGAPULS 66 всегда лежит по середине между двумя
отверстиями во фланце.
VEGAPULS
66 • Profibus PA
21
4 Монтаж
28448
-RU
-090417
