VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) Profibus PA - Инструкция (Страница 28)

1
3
2
Display
1 2 5 6 7 8
I²C

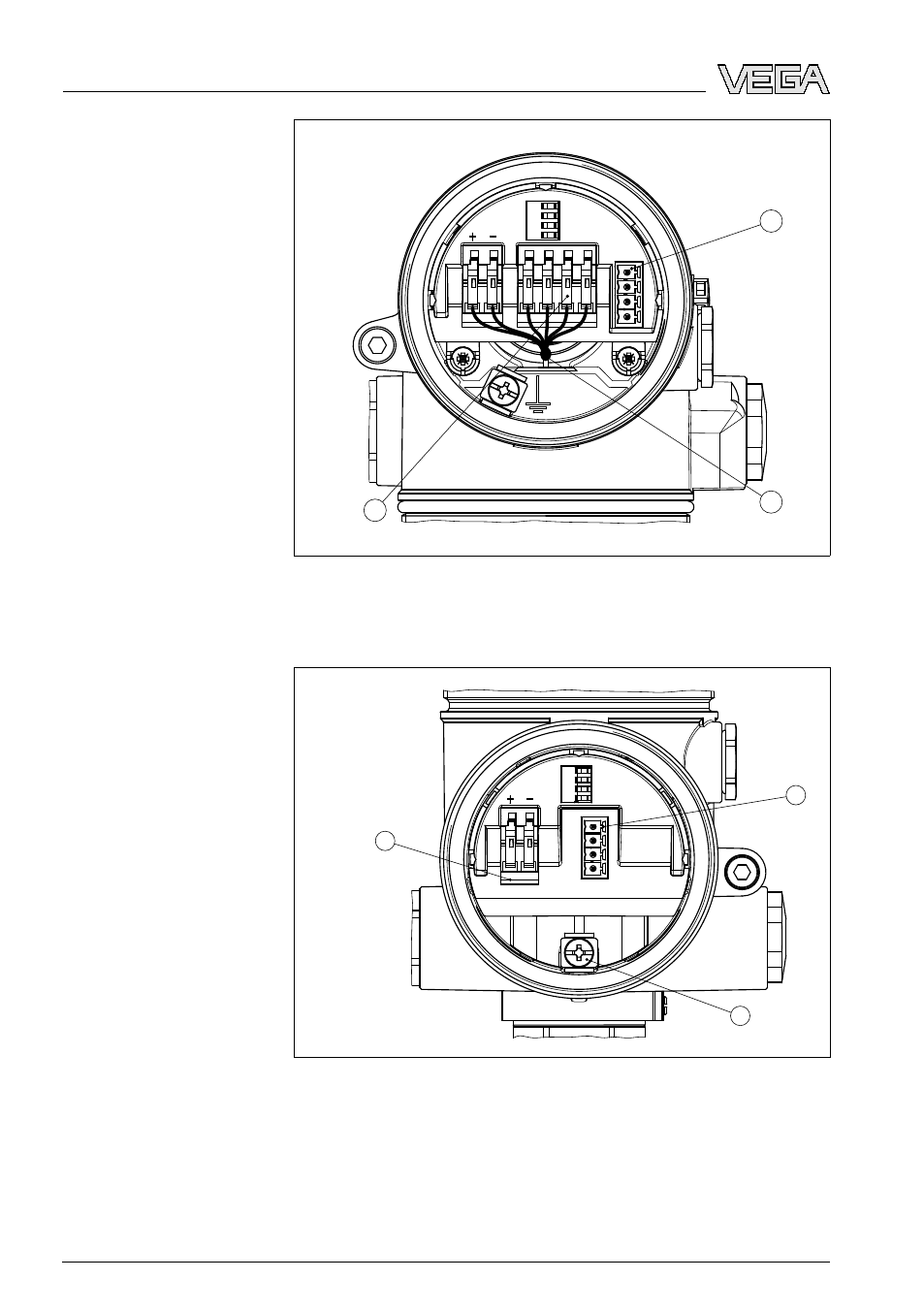

Рис. 21: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутреннее соединение с отсеком подключения
3 Контакты для подключения VEGADIS 61
3
1
2
Display
1 2 I²C
Рис. 22: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Подпружиненные контакты для источника питания
Отсек электроники
Отсек подключения
28 VEGAPULS 66 • Profibus PA
5 Подключение к источнику питания
28448
-RU
-090417
