Измерение в трубе позволяет исключить влияние внутренних
конструкций и турбулентности измеряемой среды, что является
необходимым условием для обеспечения возможности измере-
ния уровня продуктов с низкой диэлектрической постоянной (от
1,6).
Примечание:
При склонности продукта к образованию значительных отложе-
ний измерение в опускной трубе не рекомендуется.
Поскольку в этом случае измерение возможно только в трубе, то
опускная или выносная труба должна быть длиной до желаемого
минимального уровня.
Опускная труба
Вверху опускной трубы должно быть вентиляционное отверстие,
расположенное в одной плоскости с меткой поляризации на
фланце датчика (см. рис. "Измерение в опускной трубе").
max.
min.
2
1

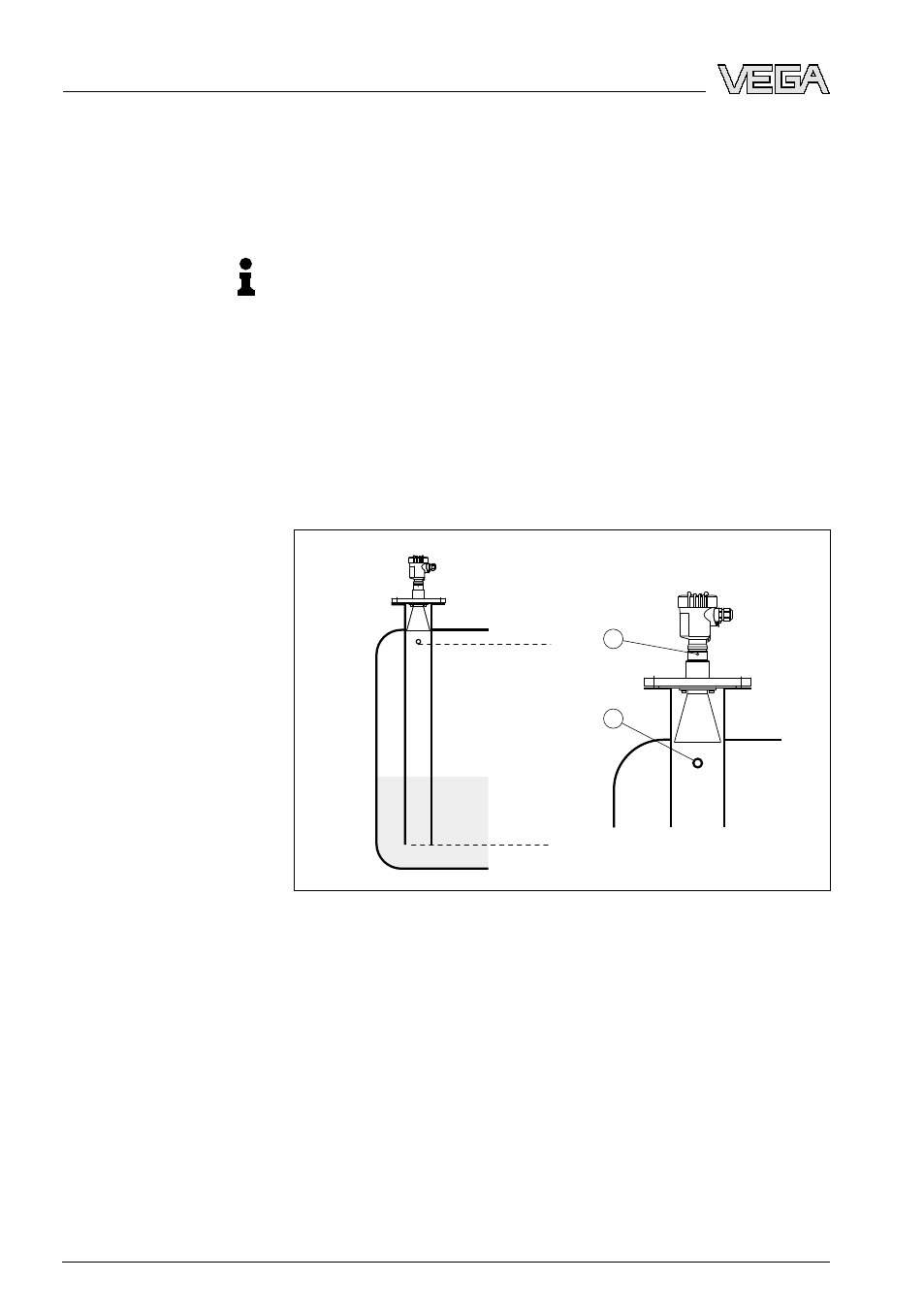

Рис. 13: Измерение в опускной трубе. Вентиляционное отверстие в
опускной трубе должно лежать в одной плоскости с меткой поляризации
на датчике.
1
Метка направления поляризации
2
Вентиляционое отверстие max. ø 5 мм (0.2 in)
Диаметр антенны датчика должен соответствовать внутреннему
диаметру трубы. Уровнемер VEGAPULS 66 с диаметрами ан-
тенны от 50 мм можно устанавливать в трубах диаметром
50 … 250 мм.
Выносная труба
Помимо опускной трубы в емкости, датчик может быть устано-
влен на выносной трубе снаружи емкости. При настройке нужно
выбрать функцию "Выносная труба".
Измерение в трубе (о-
пускной или вынос-
ной)
