5
5
5 5
1 2
4
3

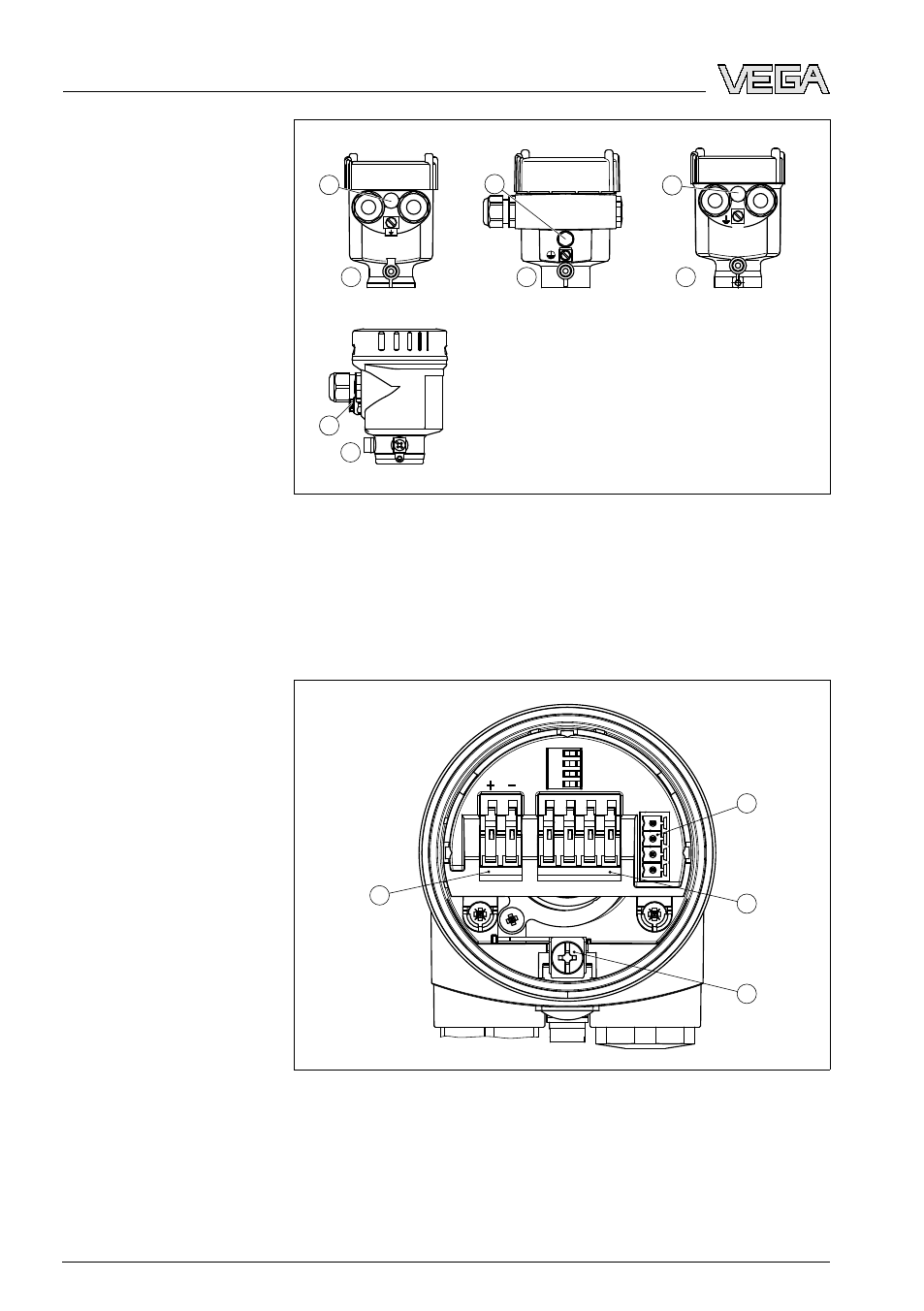

Рис. 17: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь (точное литье)
4 Нержавеющая сталь (электрополированный)
5 Фильтр для компенсации давления воздуха (для корпуса из любого
материала). Заглушка (для корпуса из алюминия или нержавеющей
стали) при исполнении IP 66/IP 68, 1 bar
I²C
Display
1 2 5 6 7 8
3
4
1
2
Рис. 18: Отсек электроники и подключения в однокамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Подпружиненные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Подпружиненные контакты для источника питания
Обзор корпусов
Отсек электроники и
подключения
26 VEGAPULS 66 • Profibus PA
5 Подключение к источнику питания
28448
-RU
-090417
