ca. 10 mm

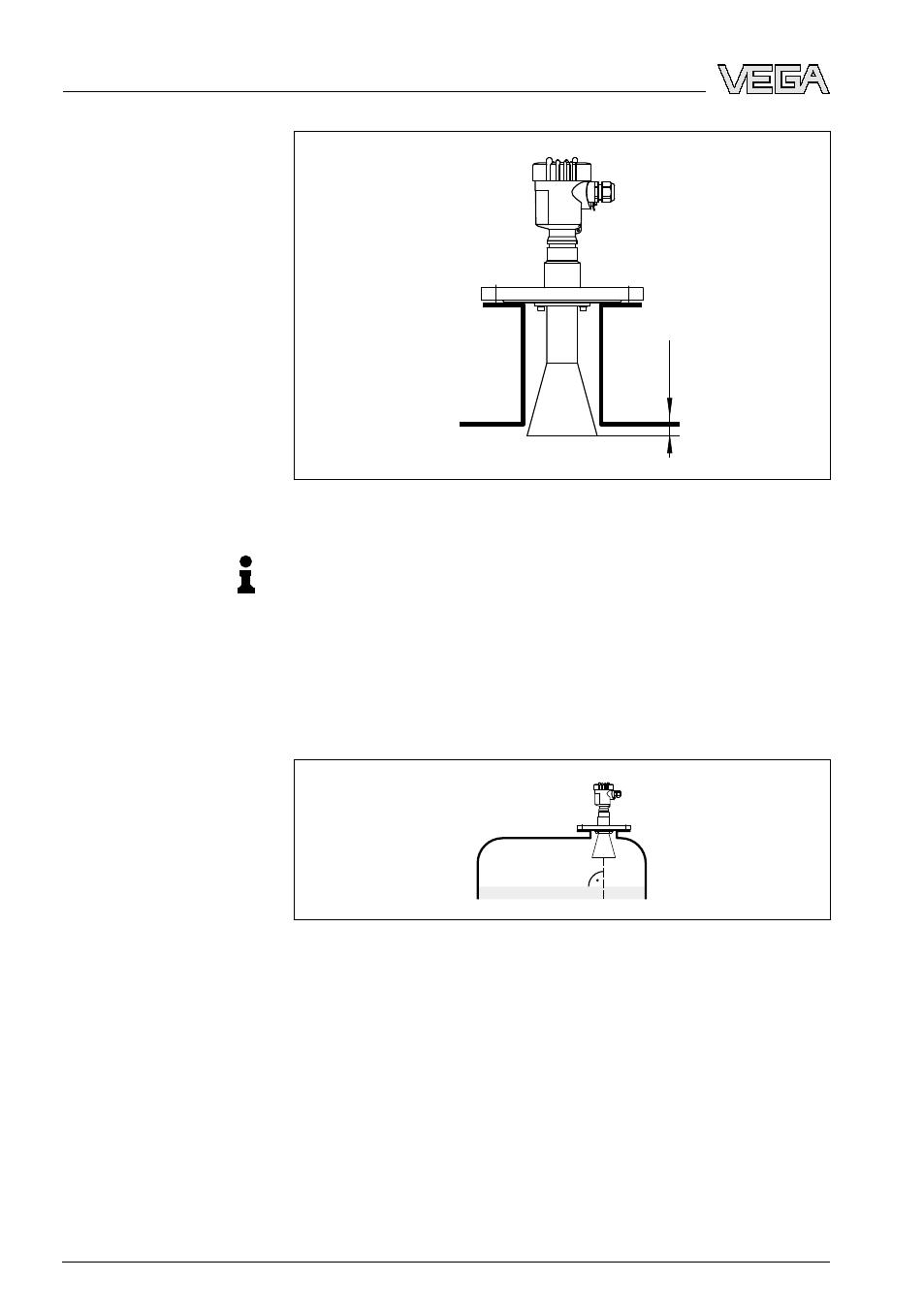

Рис. 9: Удлинительная труба
Рекомендация:
Для того, чтобы антенна выступала из патрубка на 10 мм,
VEGAPULS
66 может быть по заказу изготовлен на заводе с
удлинением антенны.
Для обеспечения оптимальных условий измерения на жидкостях
датчик необходимо устанавливать вертикально по отношению к
поверхности продукта.
Рис. 10: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхо-сигналы,
которые накладываются на полезный эхо-сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, необходимо
создать память ложных эхо-сигналов.
Ориентация датчика
Конструкции в емко-
сти
18 VEGAPULS 66 • Profibus PA
4 Монтаж
