Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений из
датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.

m(d)

%

Lin%

Min-Max

adjustment

Linearization

PROFIBUS PA-output

Primary

Value

Secondary

Value 2

Secondary

Value 1

Target

Mode

Failure

mode

Alarms

Scaling

Source for

scaling

t

i

Integration

Sensor

characteristics

PA-Out

TB

FB

Select additional cyclic

value

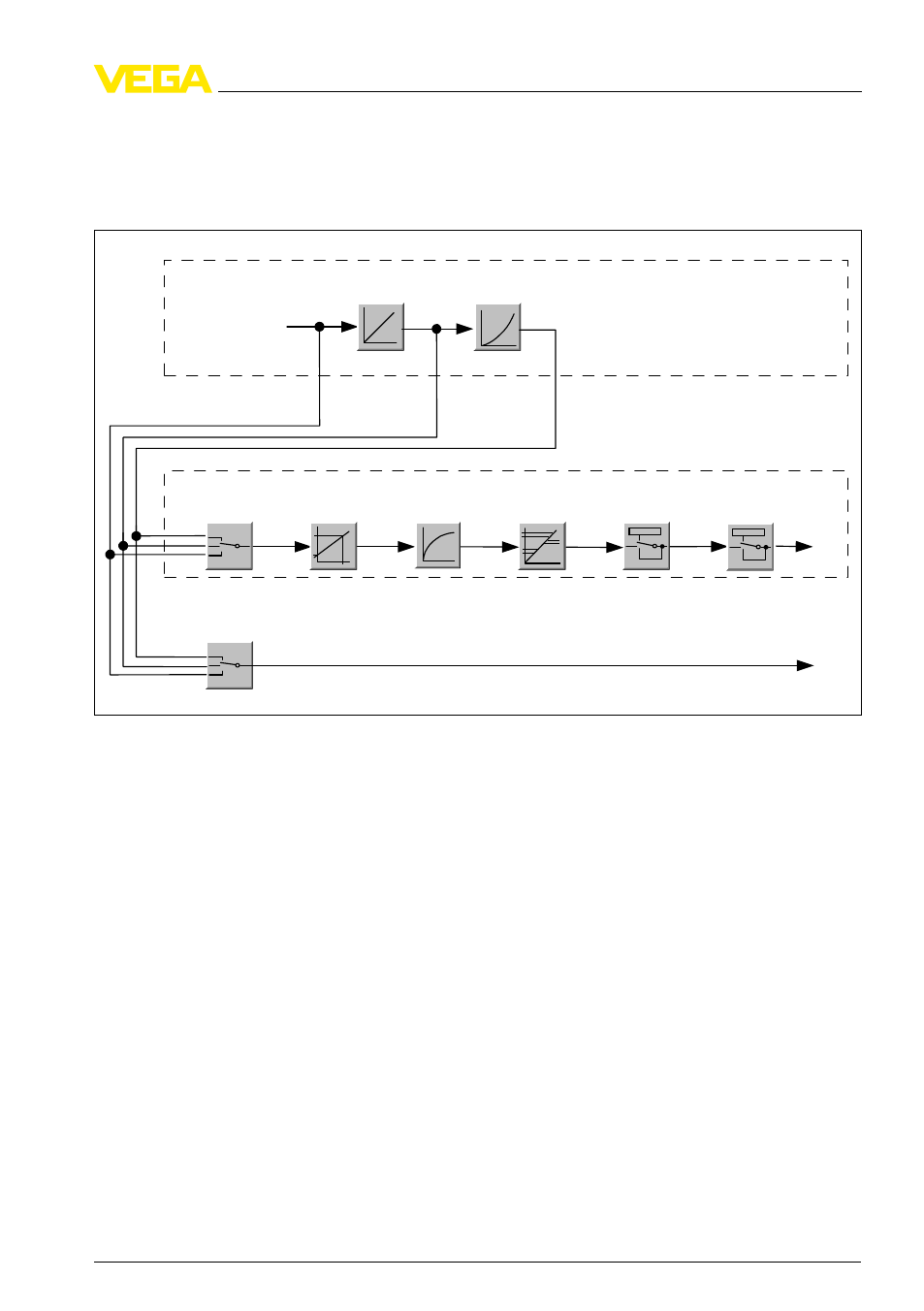

Рис. 44: VEGAPULS 61: Block diagram with AI (PA-OUT) value and additional cyclical value

TB Transducer Block
FB

Function Block

Модули датчиков PA
Для циклической передачи данных VEGAPULS 61 имеет следующие модули:

l

AI (PA-OUT)

-

Значение PA-OUT функционального блока FB1 после пересчета

l

Additional Cyclic Value

-

Дополнительное циклическое значение (зависит от источника)

l

Free Place

-

Данный модуль применяется, если какое-либо значение не должно использоваться в
блоке данных, передаваемом при циклическом обмене (например, замещение темпера-
туры и дополнительного циклического значения)

Активными могут быть максимум два модуля. С помощью ПО для конфигурирования мастера
Profibus посредством этих модулей можно определить структуру передаваемых циклически
блоков данных. Порядок такого определения зависит от используемого ПО для конфигури-
рования.
