VEGA VEGAPULS 61 (≥ 2.0.0 - ≤ 3.8) Profibus PA - Инструкция (Страница 23)

h m
ax
d m
in
≥
2
m
m
x
h m
ax
90°
4
3 ... 4 h
max
≥ 50 mm
90°
2 3
1

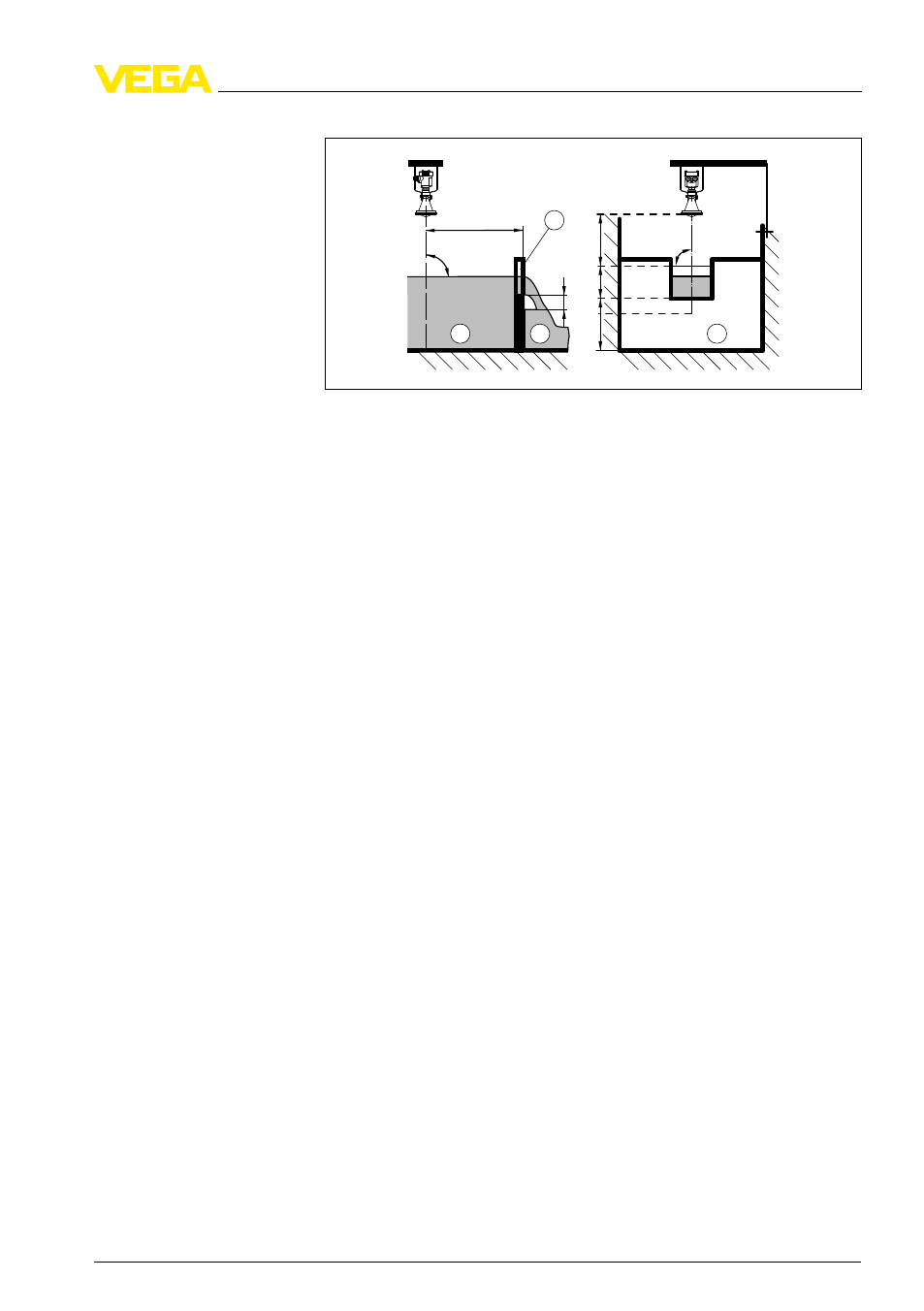

Рис. 17: Измерение расхода с прямоугольным сливом: d = минимальное
расстояние от датчика; h
max.
= максимальное заполнение прямоугольного
слива
1 Диафрагма слива (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма слива (вид со стороны нижнего бьефа)
Лоток Хафаги-Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика на приемной стороне
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до лотка Вентури
l Минимальное расстояние от датчика до максимального
подъема уровня
VEGAPULS 61 • Profibus PA 23
4 Монтаж
28444
-
RU
-100505
