1

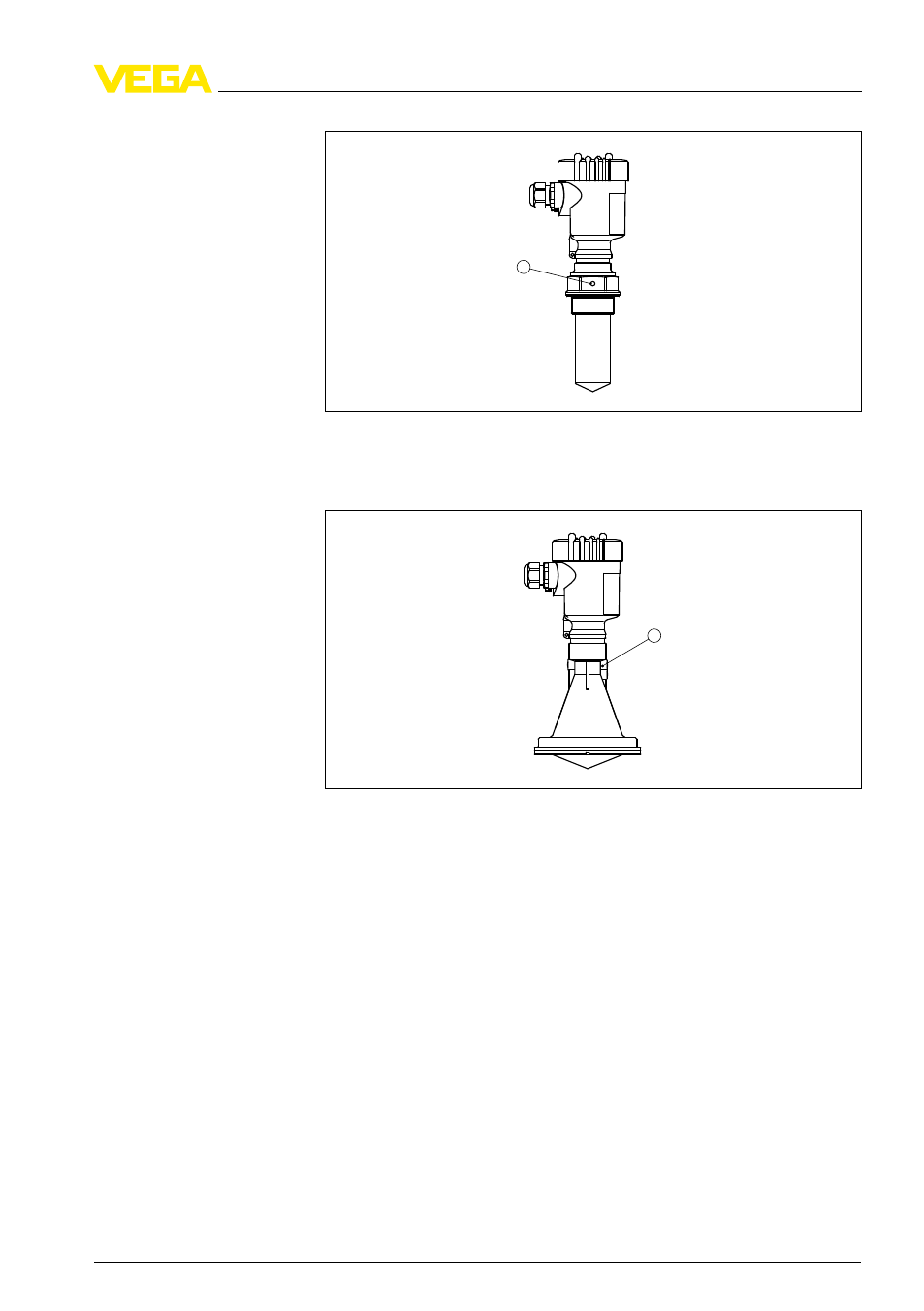

Рис. 5: Положение плоскости поляризации у VEGAPULS 61 с герметизи-
рованной антенной системой
1
Маркирующее отверстие
1
Рис. 6: Положение плоскости поляризации у VEGAPULS 61 с пластиковой
рупорной антенной
1
Маркирующие полоски
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение -
должны быть применимы при данных условиях процесса. Необ-
ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4.2 Подготовка к монтажу с монтажной скобой
Монтажная скоба предназначена для крепления радарного
датчика на стену, перекрытие или кронштейн над открытыми
емкостями и колодцами. Скобу необходимо прикрепить к
датчику с помощью трех винтов с внутренним шестигранником
Соответствие усло-
виям применения
VEGAPULS
61 • Profibus PA
15
4 Монтаж
28444
-
RU
-100505
