2
3 ... 4 x h
max
90°
h
max
d
1 B

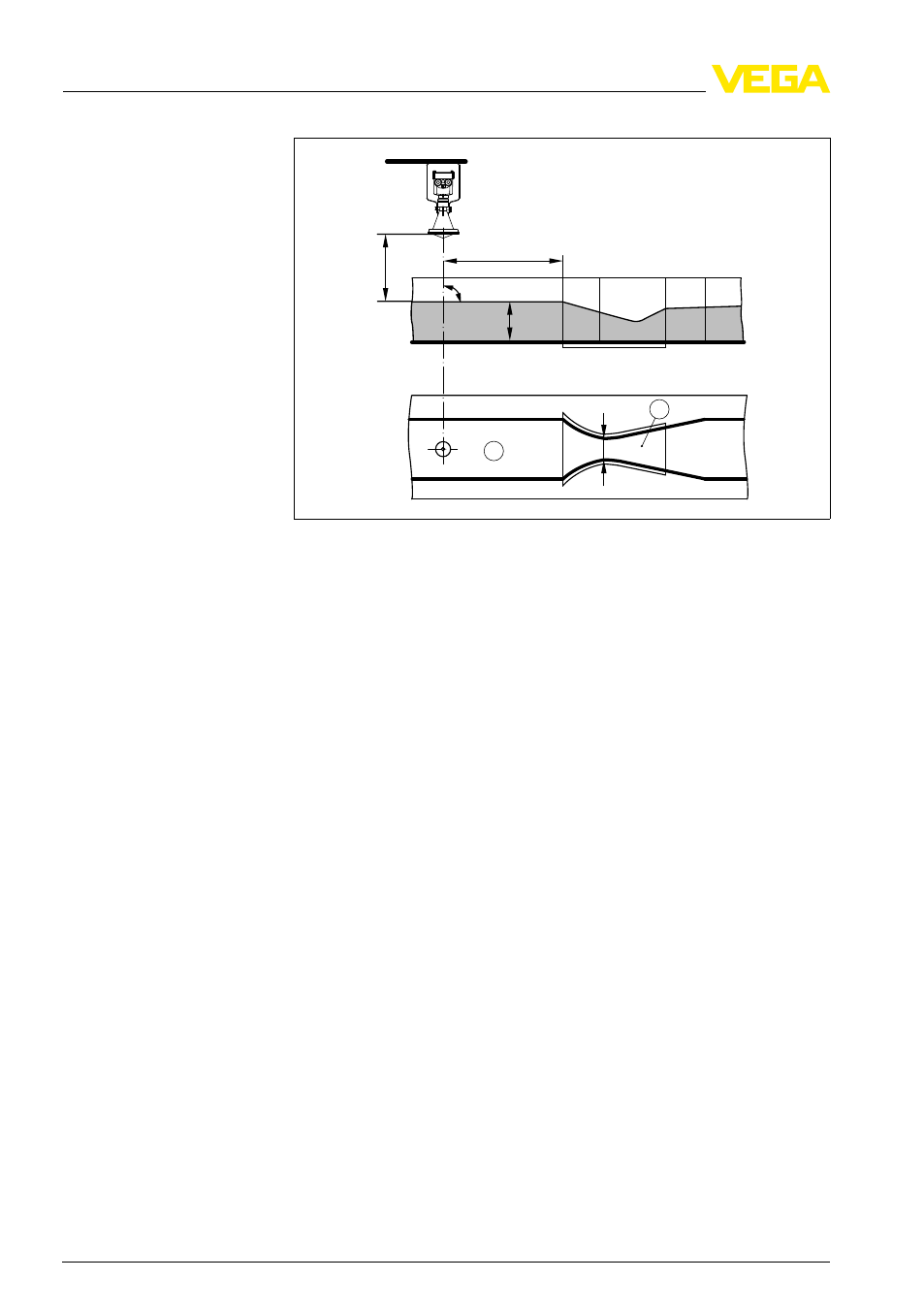

Рис. 18: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
= максимальное заполнение лотка; B =
наибольшее сужение лотка
1 Положение датчика
2 Лоток Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика в защищенной зоне
l Установка вертикально к верхней поверхности жидкости
Измерение уровня во-
ды
