VEGA VEGAPULS 61 (≥ 2.0.0 - ≤ 3.8) Profibus PA - Инструкция (Страница 61)

0,5 m (1.6 ft) 10 m (32.80 ft)
10 mm (0.394 in)
5 mm (0.197 in)
- 5 mm (- 0.197 in)
- 10 mm (- 0.394 in)
0

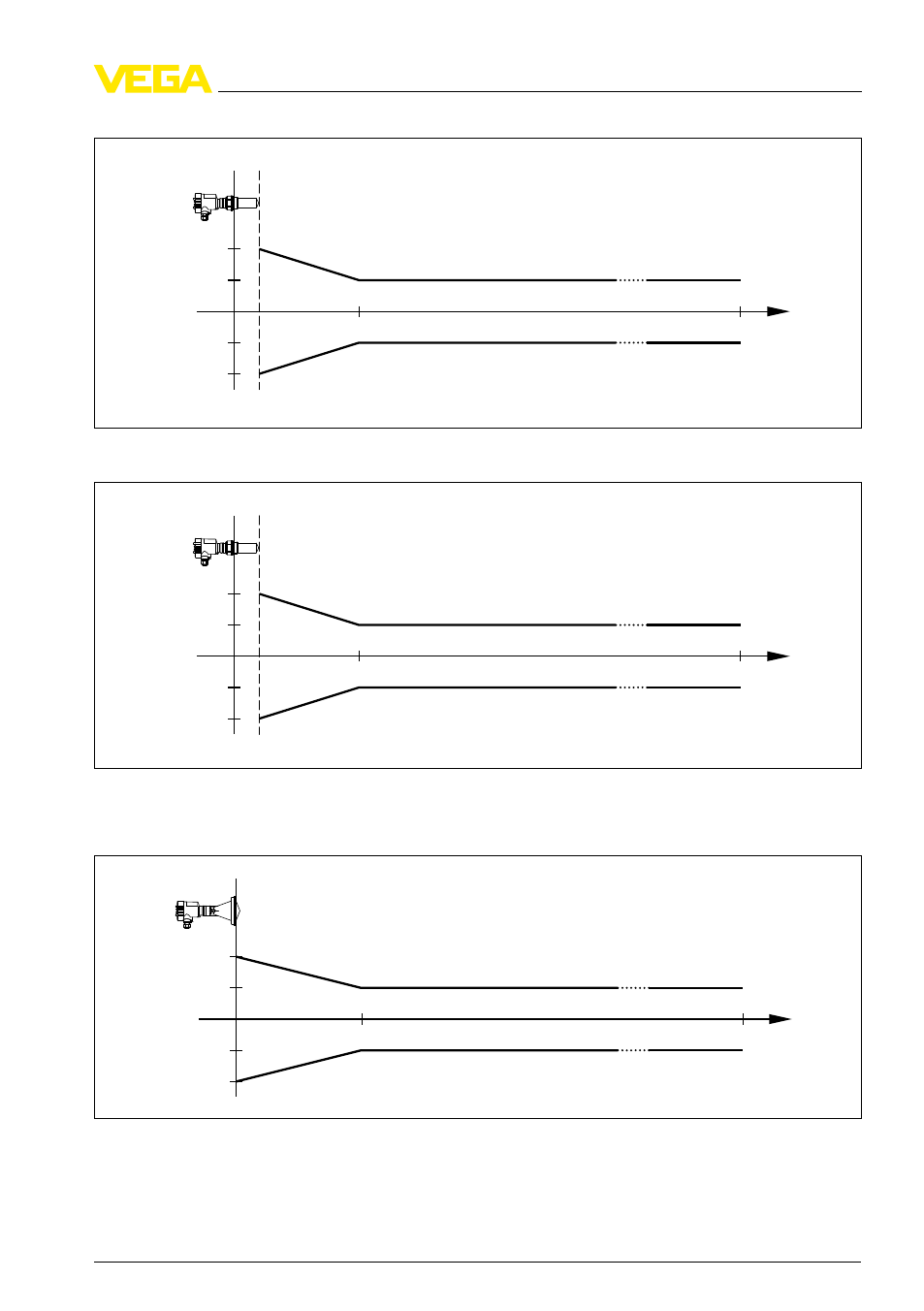

Рис. 36: Погрешность измерения VEGAPULS 61 с герметизированной антенной системой
30 mm (1.180 in)
15 mm (0.590 in)
0
-15 mm (- 0.590 in)
- 30 mm (- 1.180 in)
1,0 m (3.280 ft) 10 m (32.80 ft)
Рис. 37: Погрешность измерения VEGAPULS 61 с герметизированной антенной системой и повышенной
чувствительностью
0,5 m (1.6 ft) 10 m (32.80 ft)
10 mm (0.394 in)
5 mm (0.197 in)
- 5 mm (- 0.197 in)
- 10 mm (- 0.394 in)
0
Рис. 38: Погрешность измерения VEGAPULS 61 с пластиковой рупорной антенной
VEGAPULS 61 • Profibus PA 61
10 Приложение
28444
-
RU
-100505
