1 3
4
2
100%
0%

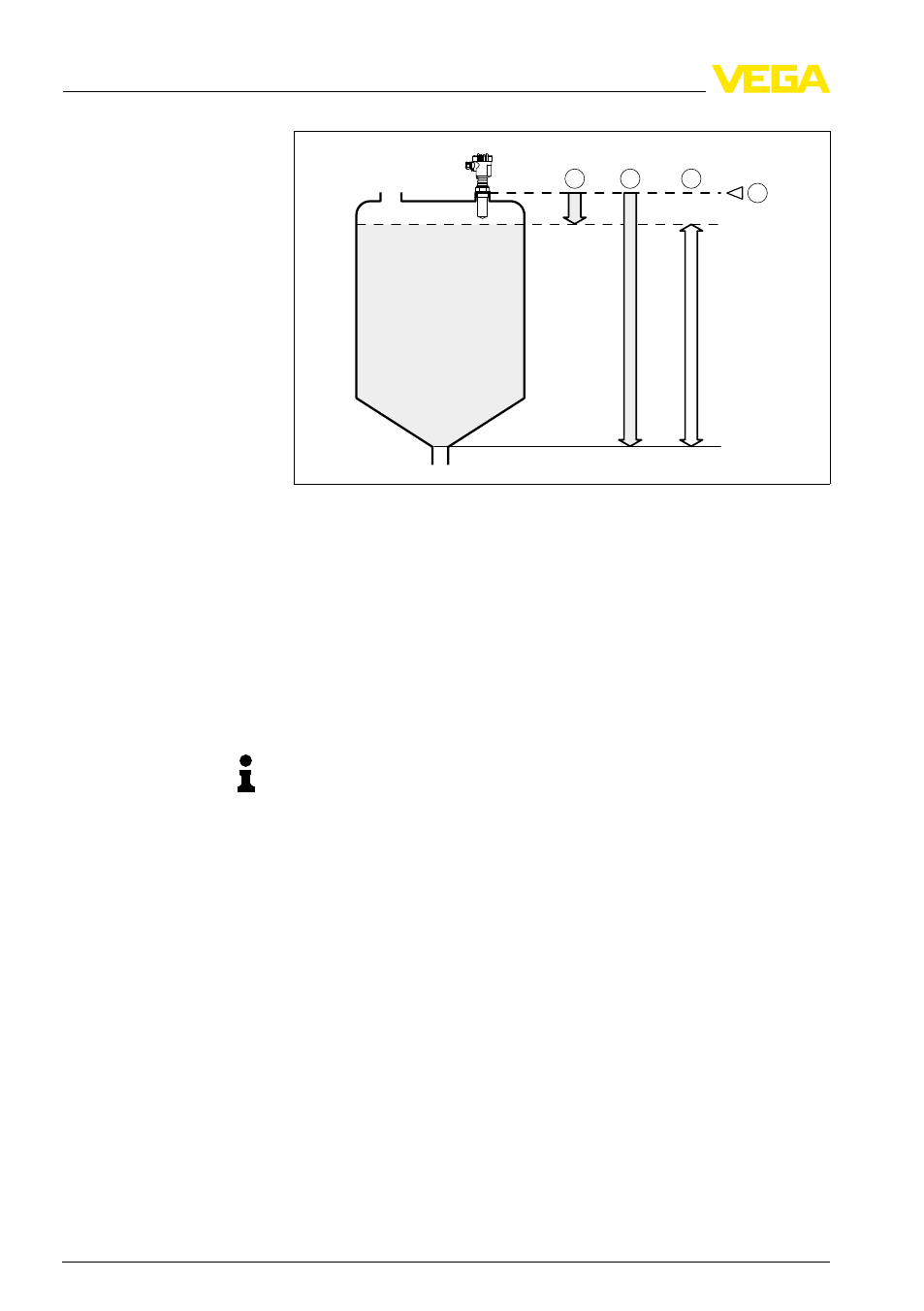

Рис. 4: Диапазон измерения (рабочий диапазон) и максимальное изме-
ряемое расстояние для исполнения с герметизированной антенной
системой
1 "Полно"
2 "Пусто" (макс. измеряемое расстояние)
3 Диапазон измерения
4 Базовая плоскость
Для исполнения с пластиковой рупорной антенной базовой
плоскостью является опорная поверхность по бокам фокуси-
рующей линзы. Для исполнения с адаптерным фланцем базовой
плоскостью является нижняя поверхность фланца.
Информация:
Если измеряемый продукт доходит до антенны, то возможно
постепенное накопление продукта на антенне, что позднее
может привести к ошибкам измерения.
Радарные импульсы, излучаемые VEGAPULS 61, являются элек-
тромагнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Положение пло-
скости поляризации обозначено на приборе специальными
метками. Плоскость поляриза-
ции
14 VEGAPULS 61 • Profibus PA
4 Монтаж
