VEGATOR
Монтаж
on
2
VEGATOR
Пустая
планка

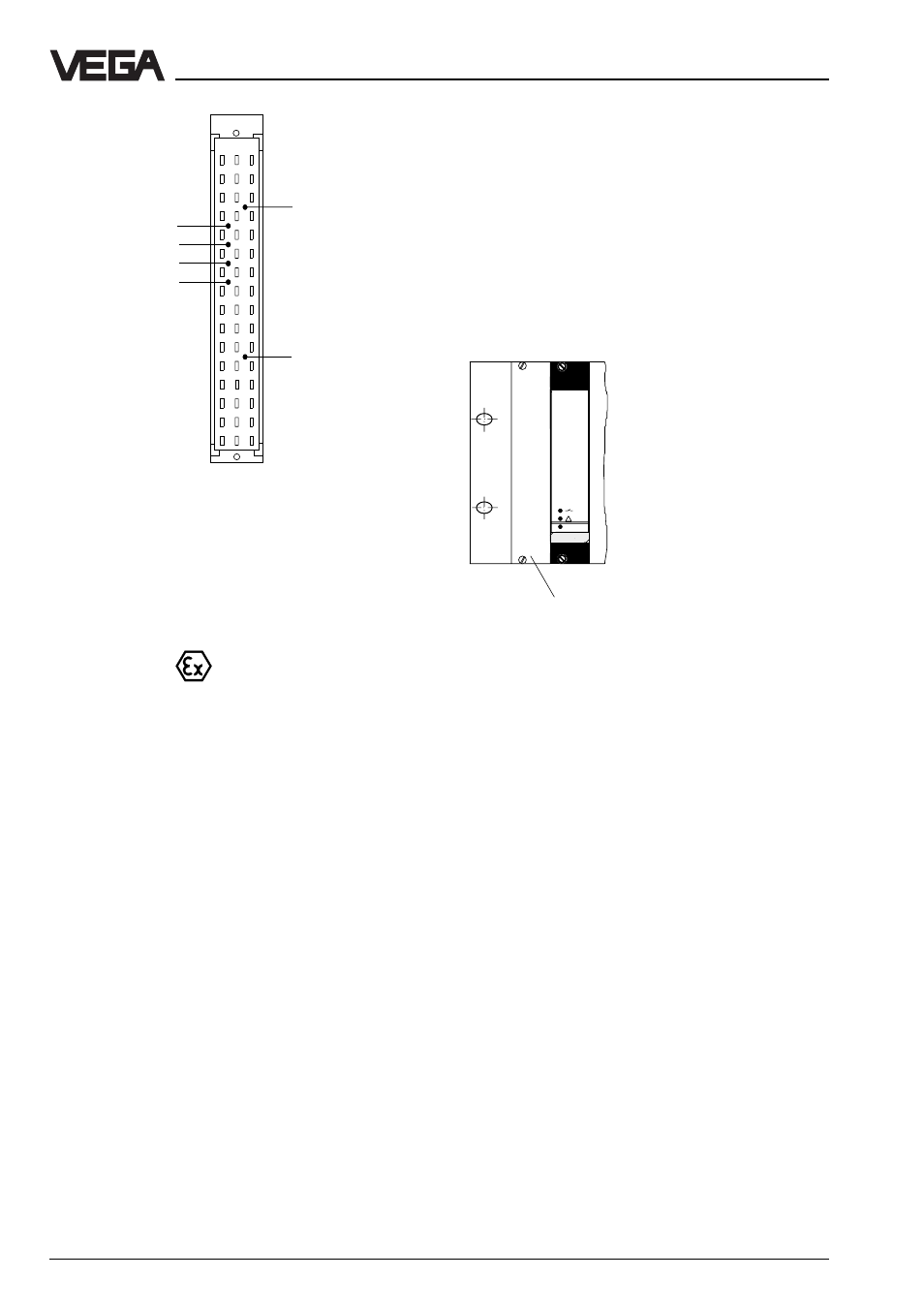

Ex-
кодирование
VEGATOR
o 9 o
z b d
o 1 o
a c
VEGATOR 521 a9
VEGATOR 522 a11
VEGATOR 523 a13
VEGATOR 527 a15
c23
o 3 o
o 5 o
o 7 o
o11o
o13o
o15o
c7
o17o
o19o
o21o
o23o
o25o
o27o
o29o
o31o
Прозрачная крышка
Для того чтобы защитить прибор от не-
санкционированного или неумышленного
изменения параметров, передняя панель
VEGATOR может быть снабжена пломби-
руемой прозрачной крышкой.
Вариант Ех
Разделительная камера Ех
Для того чтобы гарантировать достаточно
большой “воздушный зазор”, нужно при
подключении VEGATOR монтировать раз-
делительную камеру. Проведите провода
через Ех - разделительную камеру и под-
ключите их. Закрепите Ех - разделитель-
ную камеру нижним крепящим винтом.
Учитывайте при этом руководство по экс-
плуатации несущей конструкции
BGT 596 Ex. M.
Монтаж в несущей конструкции
Если Вы монтируете VEGATOR в несущей
конструкции, то Вы должны использовать
VEGA - Ех - модуль. Обеспечивайте рас-
стояние до других устройств минимум 10
мм (2 ТЕ). Если Вы хотите установить
VEGATOR в несущую конструкцию в
крайнем левом положении, Вы должны
монтировать перед модулем прибора пус-
тую планку минимум 20 mm (4 ТЕ).
Вид защиты при Ех - использовании
При Ех - применении должен соблюдаться
вид защиты IP 20. Закройте для этого про-
межутки или свободные ячейки с пере-
дней стороны соответствующими заглуш-
ками.
