3 регулировка точки переклю- чения, Vegator 523, Vegator 527 – Инструкция по эксплуатации VEGA VEGATOR 521, 522, 523, 527
Страница 14: Vegator 521 одноточечное управление
1 4
VEGATOR
Запуск в работу
VEGATOR 523
Устройство формирования сигнала как
переключатель граничного состояния уровня
для датчика с двойным управлением в одной
точке. Прибор имеет два потенциометра. В
этом случае можно включить, например,
защиту от перелива и защиту от низкого
уровня или защиту от перелива с
предварительной и основной тревогой с
одним датчиком. Обе точки, которые могут
регулироваться, имеют постоянный
гистерезис.

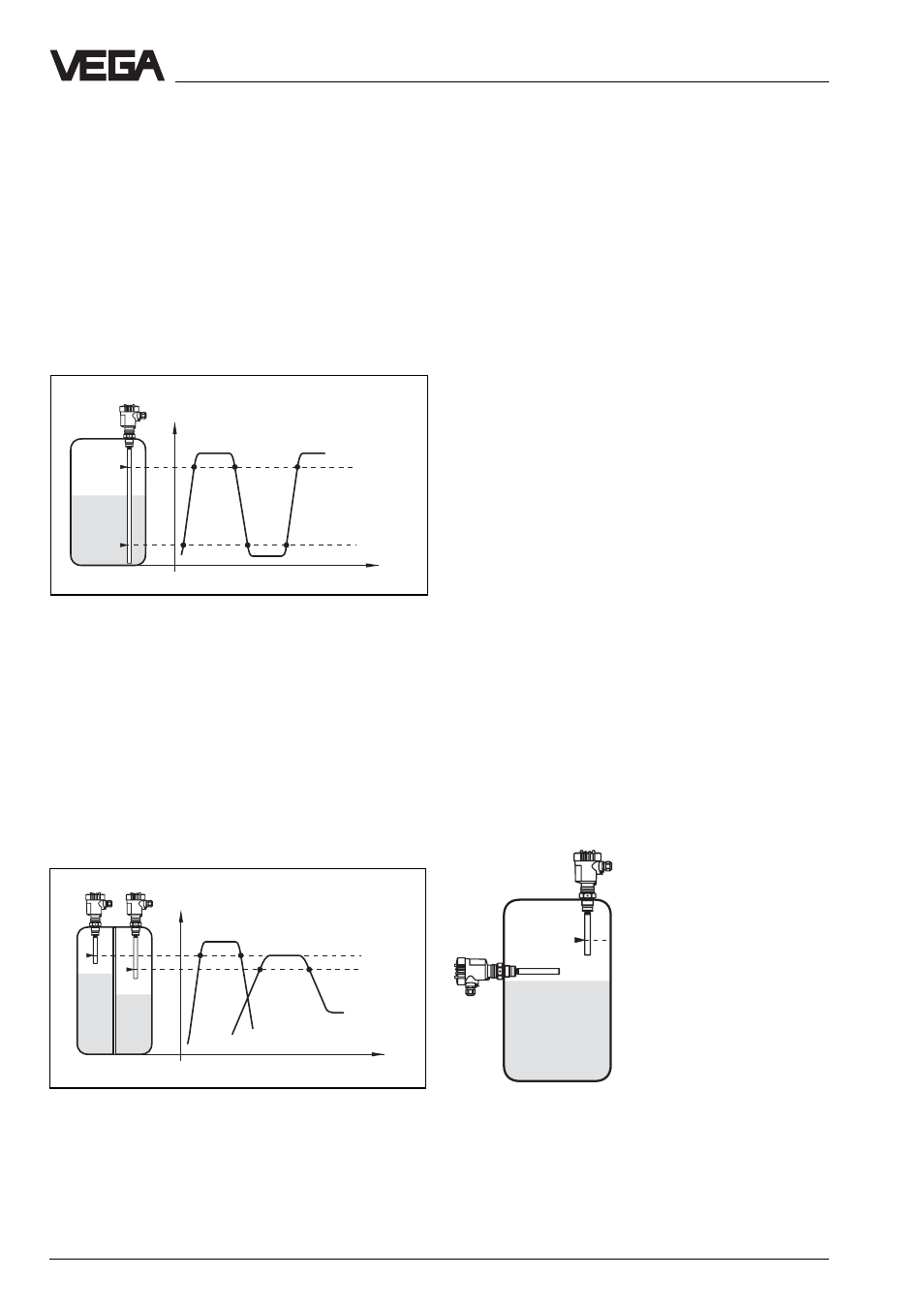

VEGATOR 527
Устройство формирования сигнала как
переключатель граничного состояния уровня
для одноточечного управления двумя
датчиками или для двойного управления
точкой с двумя датчиками (см. рис. 18). С
помощью VEGATOR 527 два датчика могут
одновременно наблюдаться одним
устройством формирования сигнала. Обе
точки, которые могут таким образом регули-
роваться, имеют постоянный гистерезис.
4.3 Регулировка точки переклю-
чения
Следующие виды управления можно реа-
лизовать отдельными приборами:
- определение граничного состояния уровня
(521, 522, 523, 527)
- управление в двух точках с одним дат-
чиком и регулируемым гистерезисом
(управление min. – max.) (522)
- регулировка в одной точке с одним дат-
чиком и 2 граничными состояниями
уровня (523)
- две регулировки в одной точке с двумя
датчиками (527)
- регулировка в двух точках с двумя дат-
чиками (527).
Указание
Релейная контрольная лампочка в основ-
ном показывает активное состояние реле
(ток включен). Темная контрольная лам-
почка означает, что реле находится в обе-
сточенном состоянии. Это означает так-
же, что при выключении тока реле всегда
возвращается в надежное (обесточенное
состояние).
VEGATOR 521
Одноточечное управление
При регулировке точки переключения учи-
тывайте также “4.1 Элементы индикации
и регулировки” (цифры в скобках относят-
ся к рисунку).
off1
1
1
2
2
on1
on2
off2
off1
1
2
on1
off2
on2
on2
