VEGATOR

1 9

Запуск в работу

Очень медленно поворачивайте потенцио-
метр (3) по часовой стрелке, пока не заго-
рится релейная контрольная лампочка (4)
(режим А) или не потухнет (режим В). За-
помните теперь установленное значение.

Установите потенциометр (3) на среднее
значение обоих запомненных значений.

Канал 2
Проведите регулировку также как
канала 1. Для этого повторите настройку
с элементами регулировки для канала 2.

По потребности выберите на Dil – блоке
переключателей (14) следующие положе-
ния:
- задержка выключения или включения
- время интегрирования (0,2…20 сек).

VEGATOR готов к работе.

VEGATOR 527
Управление в двух точках двумя
датчиками

При регулировке точки переключения учи-
тывайте также “4.1 Элементы индикации
и регулировки” (цифры в скобках отно-
сятся к рисунку).

Выберите в Dil – блоке переключателей (14 и
15) режим (А – защита от перелива,
В - защита от низкого уровня). Обратите
внимание, чтобы переключатели 1 обоих
Dil – блоков переключателей (14 и 15)
были установлены в одно положение (оба
на режим А или оба на режим В).

Установите переключатель min. /max. (12)
на off.

Если Вы выбрали режим А, то Вы должны
обратить внимание, чтобы измерительный
зонд канала 1 всегда был установлен вы-
ше, чем измерительный зонд канала 2.

При режиме В измерительный зонд канала
1 должен устанавливаться ниже, чем из-
мерительный зонд канала 2.

Убедитесь, что время интегрирования от-
ключено. Переключатели 2 – 6 в Dil – бло-
ке переключателей (14 и 15) должны на-
ходиться в положении off. Установите по-
тенциометр (3) на 0.

Канал 1
Понизьте уровень заполнения по меньшей
мере на 100 мм ниже измерительного зон-
да 1.

Очень медленно поворачивайте потенцио-
метр (3) по часовой стрелке, пока не заго-
рится релейная контрольная лампочка (4)
(режим А) или не потухнет (режим В). За-
помните теперь установленное значение.

Заполните резервуар, пока измеритель-
ный зонд 1 не будет полностью покрыт.
У нейтральных к налипанию измеритель-
ных зондов чувствительный наконечник
(стандарт 100 мм ) должен быть полнос-
тью покрыт.

Очень медленно поворачивайте потенцио-
метр (3) по часовой стрелке, пока не заго-
рится релейная контрольная лампочка (4)
(режим А) или не потухнет (режим В). За-
помните теперь установленное значение.

Установите потенциометр (3) на среднее
значение обоих запомненных значений.

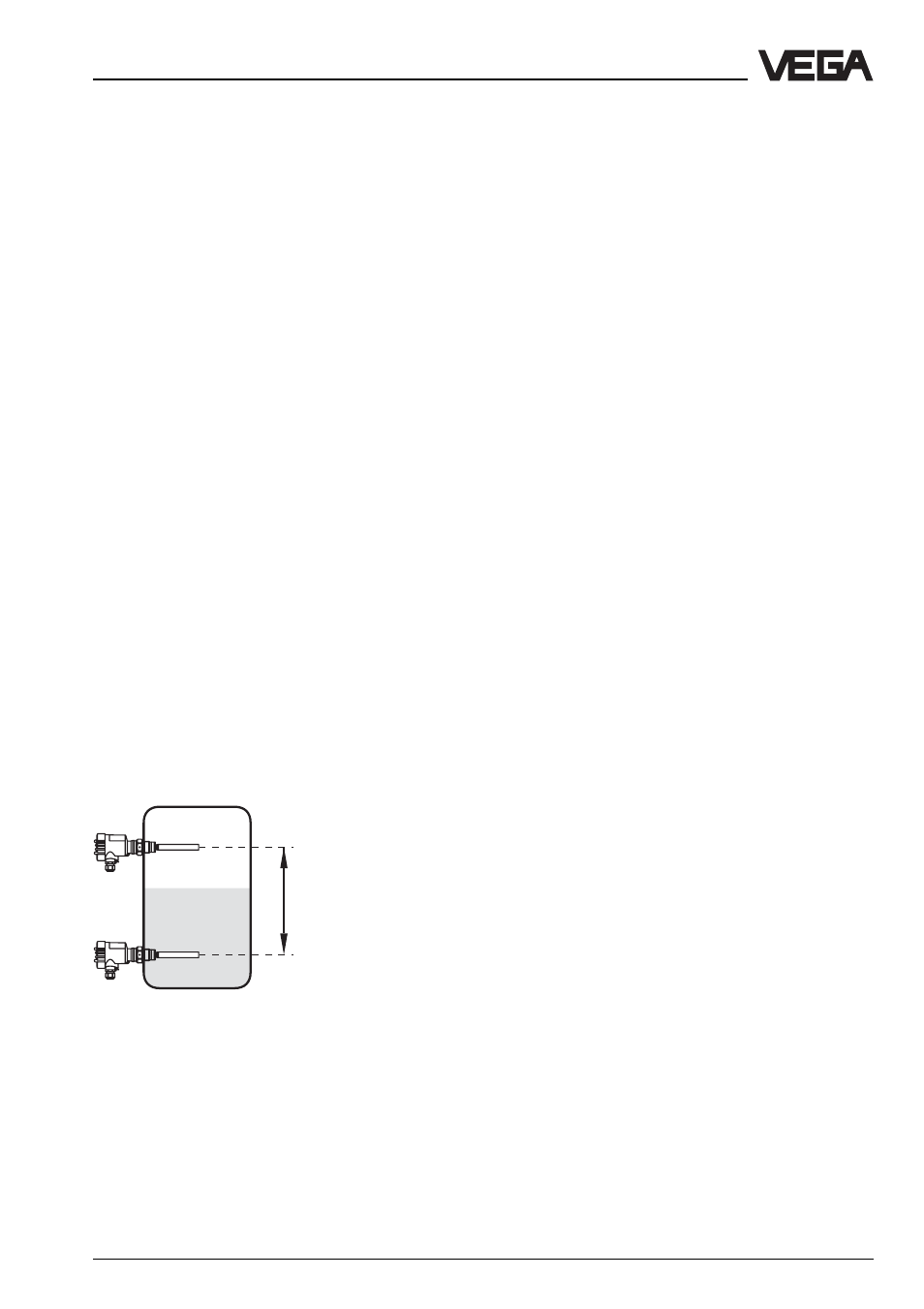

Горизонтально установленные изме-
рительные зонды и нейтральные к
налипанию измерительные зонды

Таким образом, Вы можете, например, сиг-
налы двух измерительных зондов, монти-
руемых на min. или max. уровнях заполне-
ния, объединить в один общий сигнал уп-
равления насосами.

1

2
