1 8 VEGATOR
Запуск в работу
VEGATOR 527
Управление в одной точке с двумя
датчиками
При регулировке точки переключения учи-
тывайте также “4.1 Элементы индикации
и регулировки” (цифры в скобках относят-
ся к рисунку).

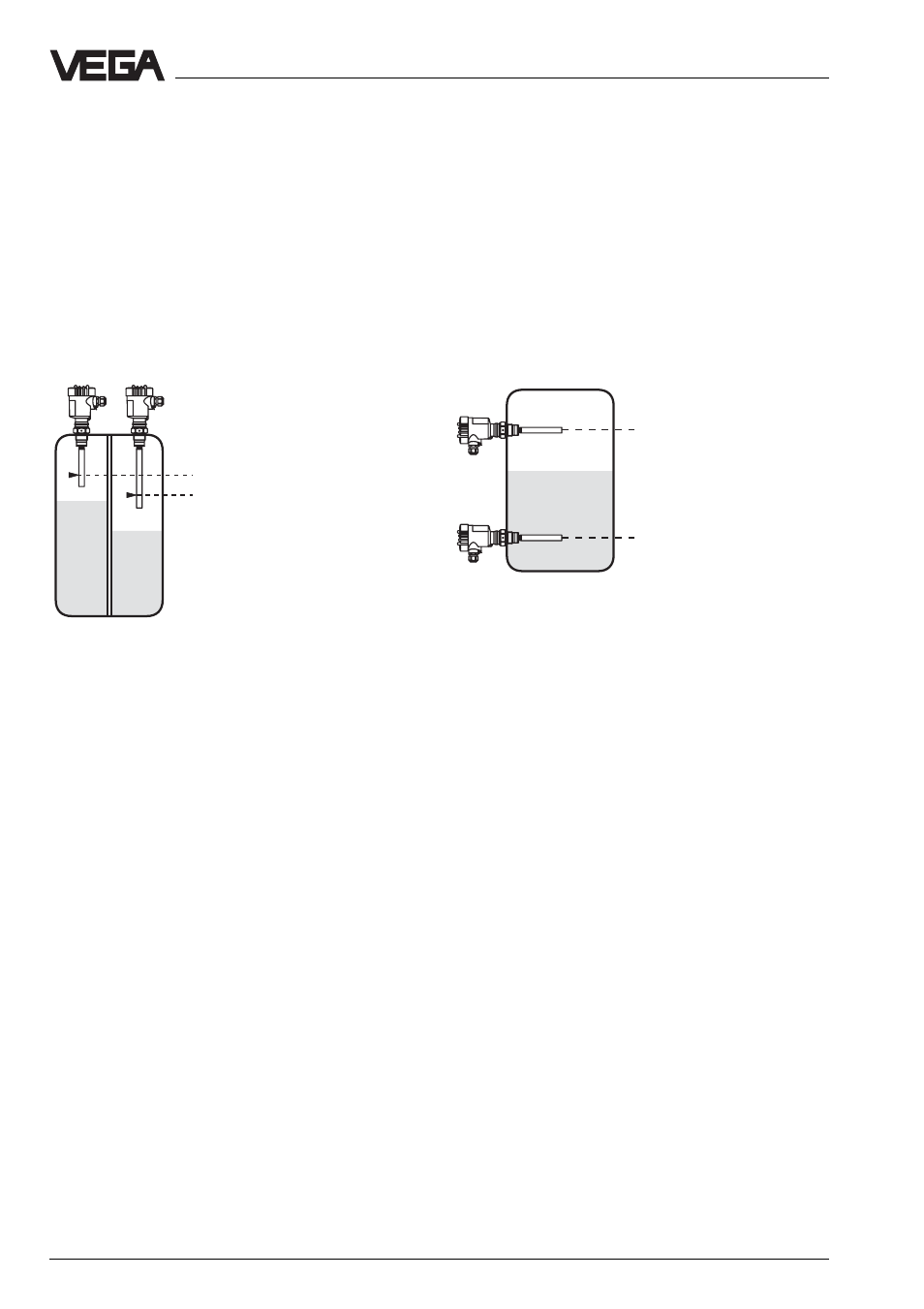

Вертикально встроенные измеритель-
ные зонды и преобразователи давле-
ния
Выберите в Dil – блоке переключателей (14 и
15) режим (А – защита от перелива, В -
защита от низкого уровня). Убедитесь, что
время интегрирования отключено. Переклю-
чатели 2 – 6 в Dil– блоке переключателей (14
и 15) и переключатель min. /max. (12) должны
находиться в положении off. Установите оба
потенциометра (3 и 6) на 0.
Канал 1
Заполните резервуар до желаемой высо-
ты заполнения. Очень медленно повора-
чивайте потенциометр (3) по часовой
стрелке, пока не загорится релейная конт-
рольная лампочка (4) (режим А) или не по-
тухнет (режим В).
Канал 2
Проведите регулировку также как
канала 1. Для этого повторите настройку с
элементами регулировки для канала 2.
По потребности выберите на Dil – блоке пе-
реключателей (14 и 15) следующие положе-
ния:
- задержка выключения или включения
- время интегрирования (0,2…20 сек).
VEGATOR готов к работе.
Горизонтально установленные измери-
тельные зонды и нейтральные к нали-
панию измерительные зонды
Выберите в Dil – блоке переключателей
(14 и 15) режим (А – защита от перелива,
В - защита от низкого уровня). Убедитесь,
что время интегрирования отключено.
Переключатели 2 – 6 в Dil – блоке переклю-
чателей (14 и 15) и переключатель
min. /max. (12) должны находиться в
положении off. Установите оба
потенциометра (3 и 6) на 0.
Канал 1
Понизьте уровень заполнения по меньшей
мере на 100 мм ниже измерительного зон-
да 1.
Очень медленно поворачивайте потенцио-
метр (3) по часовой стрелке, пока не заго-
рится релейная контрольная лампочка (4)
(режим А) или не потухнет (режим В). За-
помните теперь установленное значе-
ние.
Заполните резервуар, пока измеритель-
ный зонд 1 не будет полностью погружен в
заполняемый материал.
У нейтральных к налипанию измеритель-
ных зондов чувствительный наконечник
(стандарт 100 мм ) должен быть полнос-
тью погружен в заполняемый материал.
1
2
1
1 2
2
