VEGATOR
1 3
t
Переключателями 4, 5 и 6 Вы можете со-
ответственно установить время
интегрирования. Времена активного времени
переключения суммируются, см. рис. 10.
Если одновременно включены задержка
включения и выключения, установленное
время относится к обоим видам задержек.
Переклю-
чатель
1
2
3
4
5
6
время
0.2 сек
A/B
0
0
0
0
0
0.5 сек
A/B
0
0
0
2 сек
A/B
1 2
0
0
6 сек
A/B
0
6
0
8 сек
A/B
2
6
0
12 сек
A/B
0
0
1 2
14 сек
A/B
2
0
1 2
18 сек
A/B
0
6
1 2
20 сек
A/B
2
6
1 2
Переключатель для настройки
сообщений о неполадках
(Только у VEGATOR 522, VEGATOR 522 Ех)
На рабочей плате VEGATOR 522 находит-
ся переключатель для настройки сооб-
щений о неполадках (13). Для того чтобы
заметить обусловленное дефектом пони-
жение измеряемого значения, как напри-
мер, при обрыве зонда или повреждении
измерительного зонда, можно включить
эту функцию.
У датчика, у которого чувствительный
элемент расположен в отдельном корпу-
се, обрыв соединительного провода приво-
дит к выдаче сообщения о неполадке или
сообщения о переполнении.
Как только реальное значение падает
ниже предварительно отрегулированной
измеренной величины, появляется сооб-
щение о неполадке. Этим может реализо-
ваться управление в одной точке с наблю-
дением за безопасностью (см. “4.3 Регули-
ровка точки переключения VEGATOR 522”).
Выборочно
переключатель 2 или
переключа
тель 3 на
“-”
.
Время относится к
любому включенному
виду задержки.
Запуск в работу
4.2 Принцип функционирования

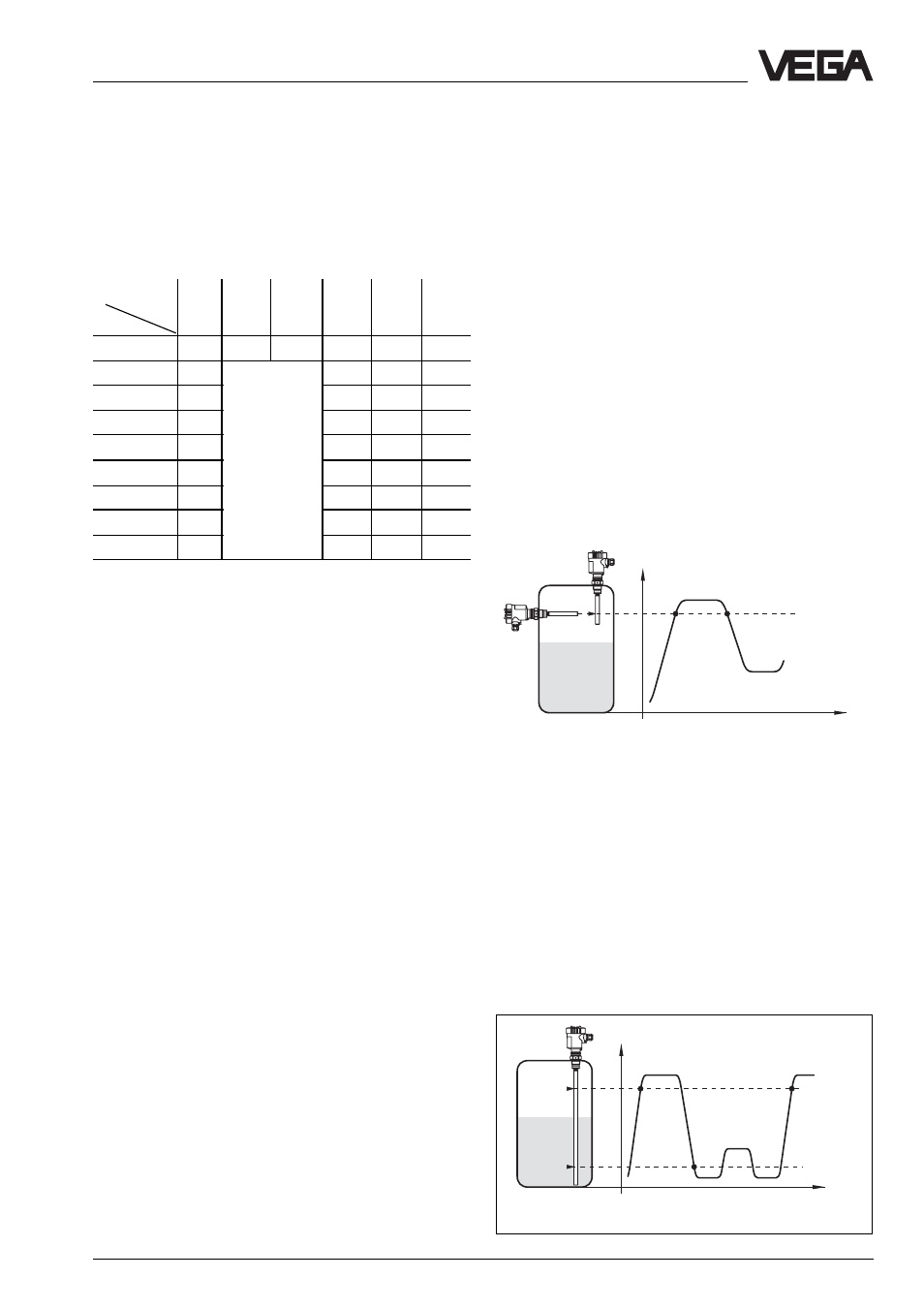

Последующие рисунки показывают режим
А (определение max.- уровня, защита от
перелива).
VEGATOR 521
Устройство формирования сигнала как
переключатель граничного состояния уровня
для датчика с одноточечным управлением.
Можно активизировать предостерегающий
выходной сигнал, например, при превышении
определенного уровня заполнения. Если уро-
вень заполнения понижается ниже уровня ус-
тановленного значения, то сигнал опять вык-
лючается. Типичным применением для этого
пограничного переключателя является
защита от перелива или защита от низкого
уровня с одним датчиком. Точка, которая
может таким образом регулироваться, имеет
постоянный гистерезис.
VEGATOR 522
Устройство формирования сигнала как
переключатель граничного состояния уровня
для датчика с управлением в двух точках
(регулируемый гистерезис). Прибор имеет
два потенциометра. Обе точки, точка
включения или выключения, могут
регулироваться. В этом случае можно
включить, например, насос заполнения или
откачки, или управление вентиляцией.
off
on
off
off
on
