4
VEGAMET 601, 602
Описание прибора
1 Описание прибора
1.1 Назначение и устройство
Устройства формирования сигнала
VEGAMET 601 и 602 являются
встраиваемыми приборами с клемными
колодками, предназначенными для монтажа
на несущую шину (DIN 46 277). Вместе с
соответствующими датчиками они
предназначены для непрерывного измерения
уровня заполнения в резервуарах.
Для анализа данных используются ток
выхода 0/4 … 20 mA и выходное напряжение
0 … 10 V. Приборы оборудованы
регулируемым временем интегрирования,
VEGAMET 602 Ex дополнительно имеет
самоконтроль за правильностью
функционирования.
Назначение
Данным измерения уровня в датчиках
соответствуют пропорциональные сигналы
тока и напряжения. Выравнивание
производится двумя потенциометрами.
Контроль правильности
функционирования VEGAMET 602
Интегрированная система контроля за
работой у VEGAMET 602 включаетв себя
контроль короткого замыкания и обрыва
измерительного провода. В случае ошибки
загорается сигнализатор повреждений-LED и
одно реле повреждений будет обесточено.

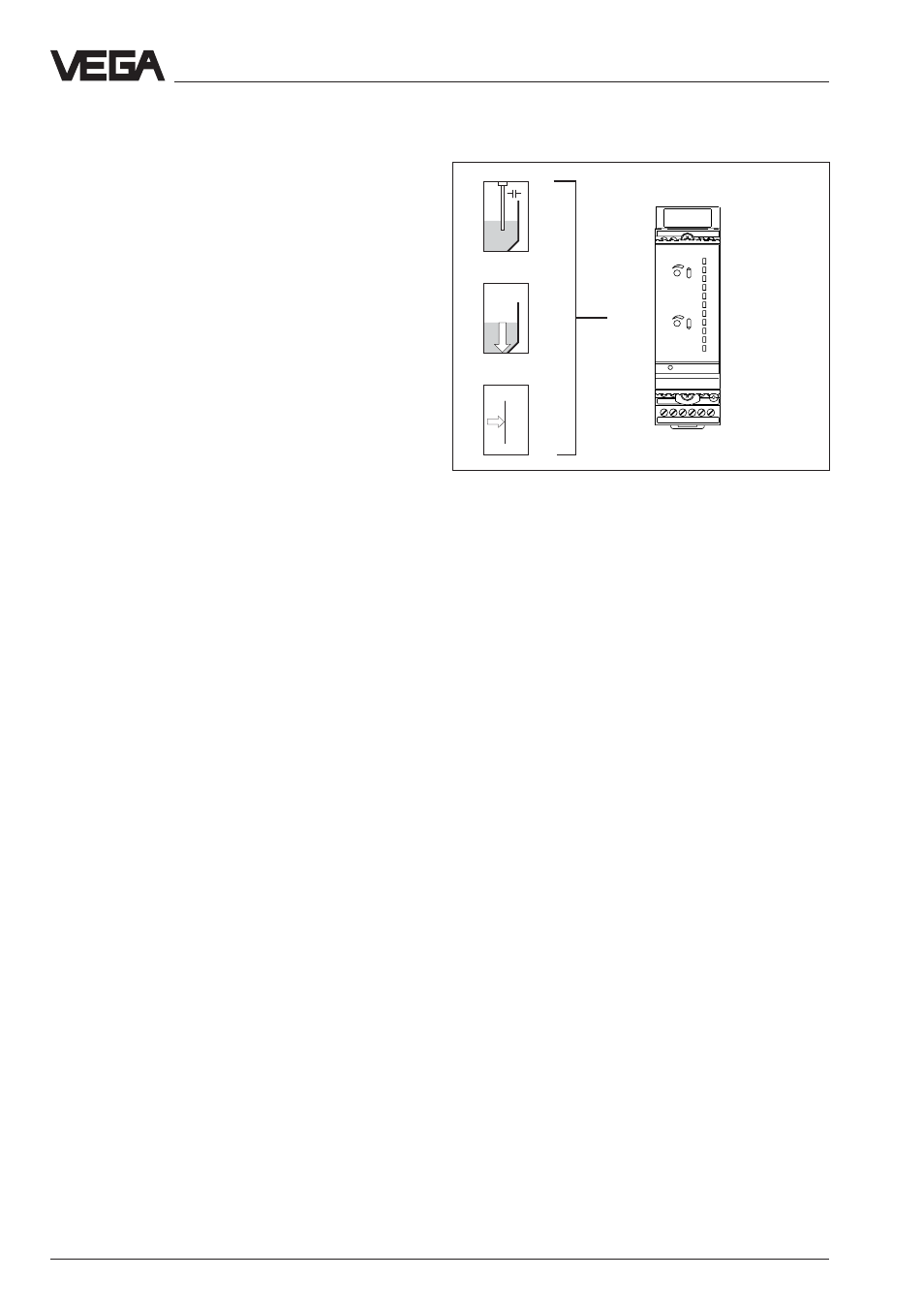

Устройство
Чтобы построить систему измерения Вам
нужно устройство формирования сигнала
VEGAMET … и датчик с аналоговой
передачей результатов измерения.
Например:
- емкостные измерительные зонды или
- гидростатические преобразователи
давления или
- преобразователи давления
VEGAMET …
1.2 Сертификация
Системы измерения, построенные в
соответствии с сертификатами, должны
быть снабжены соответствующими
документами, указанные в них нормы
должны строго соблюдаться.
Сертификаты входят в комплект поставки.
WHG-сертификат
Устройство формирования сигнала
VEGAMET 602 Ex вместе с емкостными
измерительными зондами или
преобразователями давления как часть
системы защиты от переполнения в
соответствии с законом водного баланса.
Ex-сертификат
Для систем измерения во взрывоопасных
областях CENELEC-свидетельства.
Устройство формирования сигнала
VEGAMET 602 Ex
CE-сертификат
смотри „Технические данные“
p
p
100
%
50
0
on
1
2
3
4
5
6
7
8
9
10 11 12 13 14
VEGAMET 601
4 ... 20 mA
0 ... 10 V
