VEGAMET 601, 602
Монтаж
Каждое устройство формирования сигнала
серии 600 состоит из клеммной колодки для
монтажа несущей шины DIN 46 277 и
монтажного прибора.
К клеммам 9 и 10 Вы можете подключить
питающее напряжение.
Для других приборов формирования сигнала
серии 600 возможно с помощью входящих в
комплект штепсельных разьемов
осуществлять непосредственное соединение
L1 и N.
То же самое относится к соединению
VEGAMET-выходное напряжение 0 … 10 V к
VEGASEL-выходному напряжению 0 … 10 V,
(клеммы 7 и 8).
Внимание!
Штекерные перемычки ни в коем случае
нельзя использовать у отдельных приборов
или на соответствующем конце ряда
приборов.
При несоблюдении этого указания существу-
ет опасность прийти в соприкосновение с
рабочим напряжением или создать короткое
замыкание.
Устройство формирования сигнала 614V Ex
является искрозащищенным рабочим
прибором и не может быть установлено во
взрывоопасных зонах или должны быть
приняты специальные меры защиты Ex.
2 Монтаж и указания по установке
Прозрачная крышка

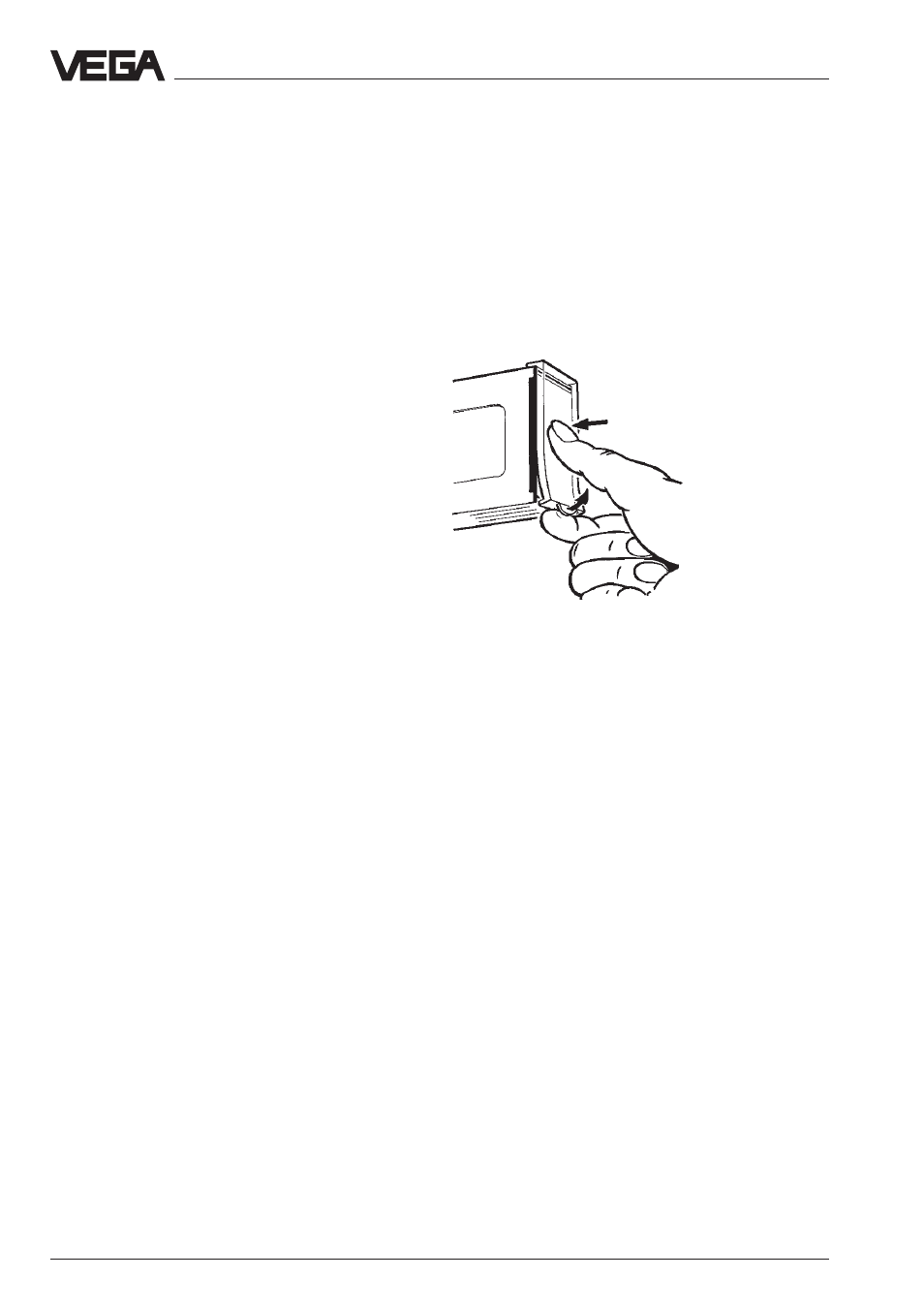

Чтобы защитить приборы от неправильного
или ошибочного обслуживания, передняя
пластина VEGAMET может быть снабжена
двумя пломбируемыми прозрачными
крышками. На рисунке видно, как снимать
крышку.
