VEGAMET 601, 602
Настройка
4 Настройка
4.1 Элементы индикации и регулировки
1
2
4
3
5
6
7
8
9
10 11 12 13 14
on
1
2
4
3
5
6
7
8
9
10 11 12 13 14
on
2
3
4
5
8
9
3
4
5
8
VEGAMET 601
%
50
0
100
VEGAMET 602EX
%
50
0
100
!
1
2
1
6
6
7
7
1

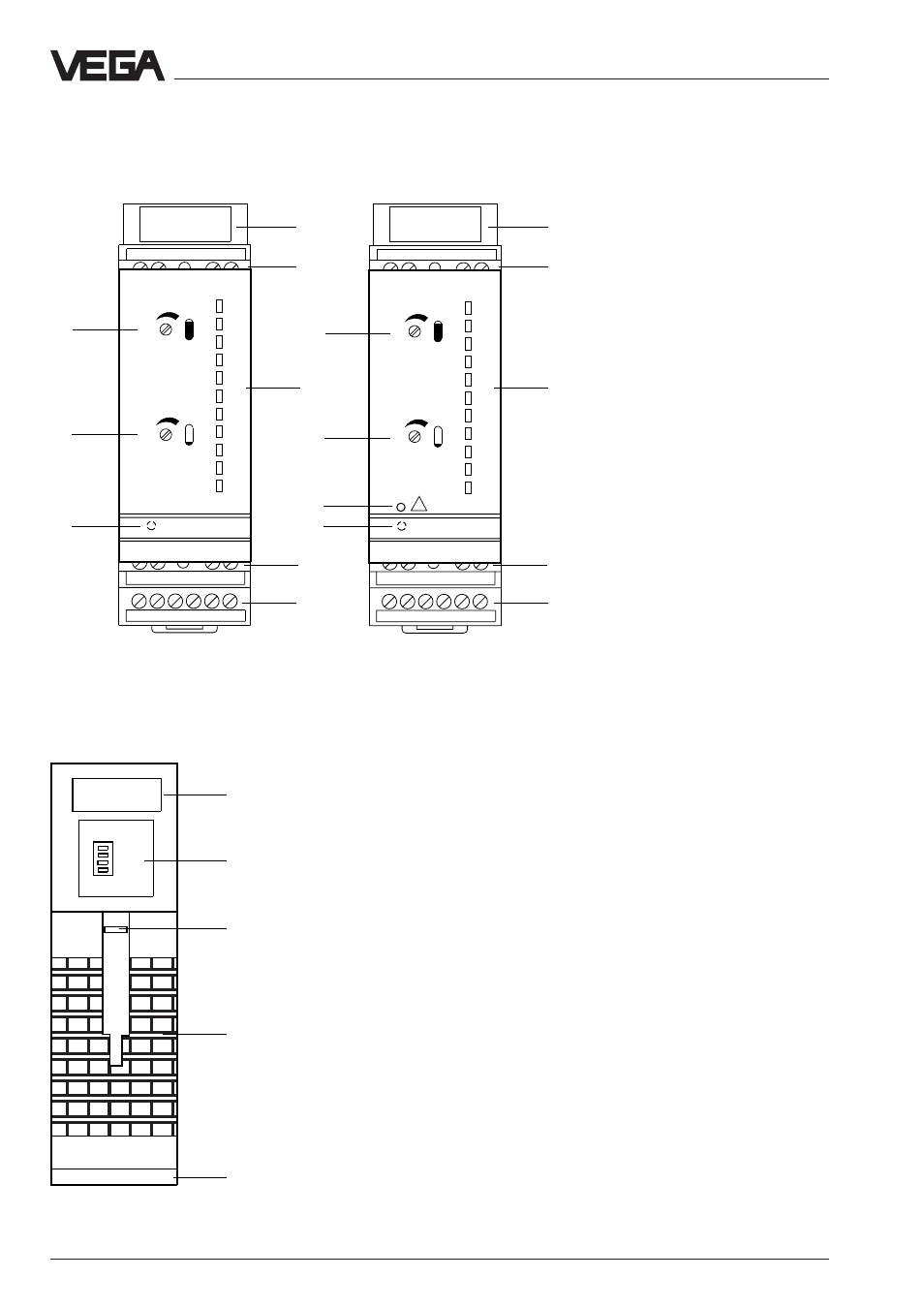

Потенциометр настройка на полный резервуар
2
Потенциометр настройка на пустой резервуар
3
LED-питающее напряжение
4
Разделительная камера
5
Клеммы подключения, вход
6
Индикатор с 11 сегментами 0 % … 100 %
7
Клеммы подключения, выход
8
Клеммы подключения, питающее напряжение
9
LED-сигнал неполадки
10 Код, серийный номер
11 DIL-блок переключения
12 Винты закрепления
13 Вентиляция
14 Прозрачная крышка
