VEGAMET 601, 602
11
1
2
4
5
6
7
8
9
10 11 12 13 14
3
A o
B o
C o
1 o
2 o
3 o
o
o
o
7 o
8 o
9 o
o
o
o
N
L1
0…10 V
DISBUS
VEGA
прямая связь для
питающего напряжения
Разделительная
камера
(у Ex-приборов всегда
вставлена)
прямое питание для
выходного напряжения
0 … 10 V

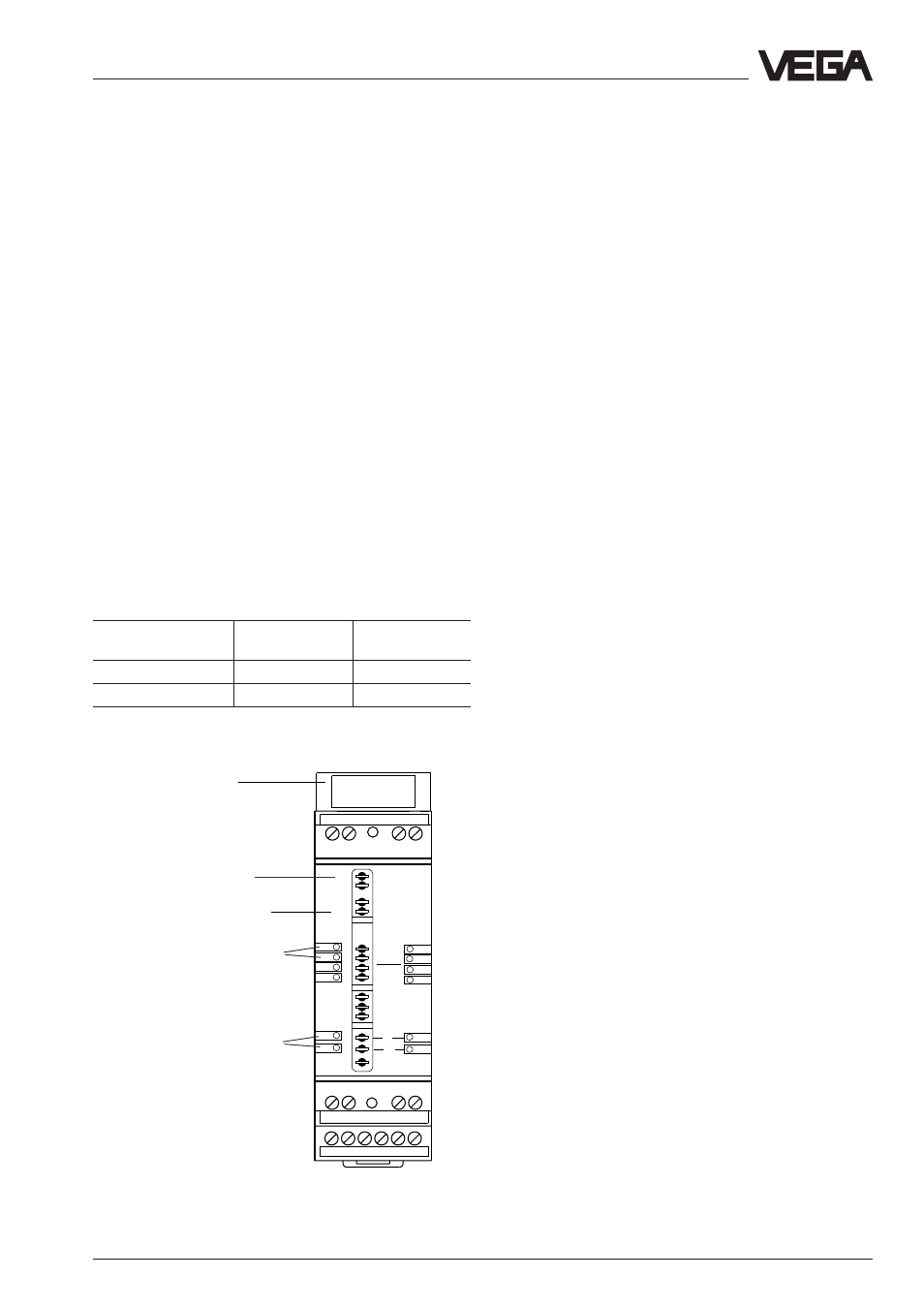

Кодирование
Для того чтобы избежать путаницы различ-
ных устройств формирования сигнала
клеммная колодка снабжена штифтами, а
устройство формирования сигнала - соответ-
ствующими выемками (механическое
кодирование).
Кодирование с различным размещением
кодирующих штифтов обеспечивает
отсутствие путаницы среди устройств
формирования сигнала.
Ех- кодирование с помощью вставляемых
кодирующих штифтов служит для того,
чтобы не перепутать не Ех-приборы с Ех-
приборами.
Кодирование является частью искрозащиты:
у VEGAMET 602 Ex входящие в комплект
кодирующие штифты ( штифт кодирования
приборов и штифт кодирования Ех) должны
быть использованы в соответствии с
приведенной ниже таблицей.
кодирование
Ex-
приборов
кодирование
VEGAMET 601
1
––
VEGAMET 602 Ex
1
A
Монтаж и указания по установке
Кодирование прибора
VEGAMET 601, 602
Ex-
кодирование
