VEGAMET 601, 602
17
20 %
80 %
емкостные
изм. зонды
гидростатический
преобразователь
давления
преобразователь
давления
0/4
0
20 mA
10 V
100 %
0 %
80 %
20 %
наполнение

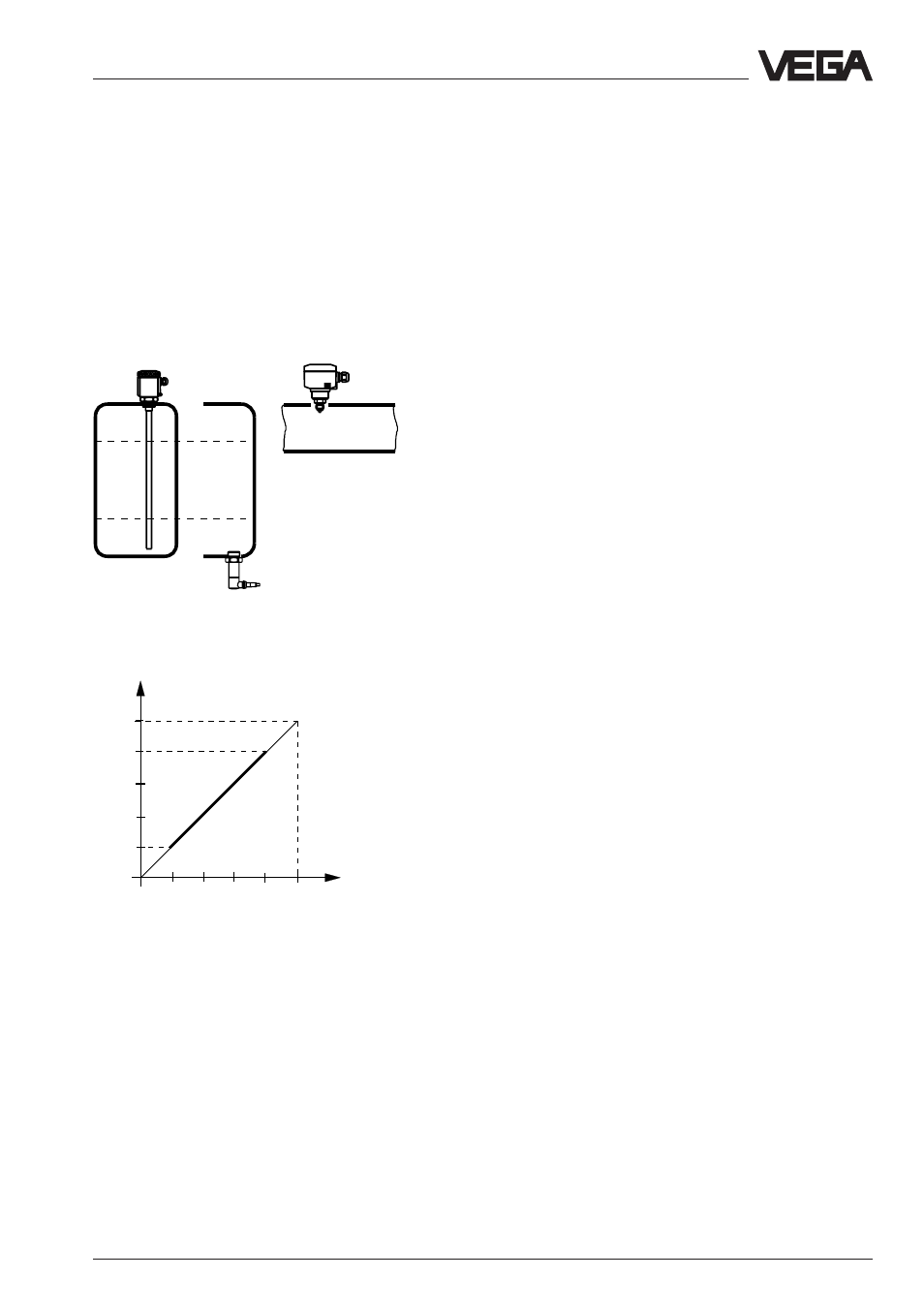

Пример настройки 2
Резервуар не опорожняется на минимум и
не заполняется на максимум.
Датчик:
- вертикально встроен. емкостн. изм.зонд
- гидростат. преобразователь давления
- преобразователь давления
Порядок действий:
• Поверните потенциометр для настройки на
полное заполнение (1) по часовой стрелке
примерно на 22 поворота вперед.
• Опорожните резервуар насколько
возможно и измерейте наполнение (напр.
20 %).
• Потенциометром установите настройку на
пустое заполнение (2) индикатор подклю-
ченного измерительного прибора на 0,0 V
• Заполните резервуар насколько возможно
и измеряйте наполнение (напр. 80 %).
• Рассчитайте устанавливаемую велечину
для настройки на полное наполнение (1).
Пример: 80 % (заполнение) –
20 % (опорожнение) = 60 %.
• Установите потенциометром настройку на
полное заполнение (1) путем поворота
против часовой стрелки индикатор
подключенного измерительного прибо-
ра на 6.0 V.
• Установите потенциометром настройку на
пустое наполнение (2) действительное
наполнение (пример 80 %).
• Устройство формирования сигнала на-
строено и готово к работе.
Пожалуйста, закройте прозрачную крышку
(14).
