16
VEGAMET 601, 602
Настройка
0 %
100 %
емкостной
измерительный
зонд
гидростатический
преобразователь
давления
преобразо-
ватель
давления
Порядок действий:
• сначала поверните потенциометр на
настройку при полном резервуаре (1) по
часовой стрелке примерно на 22 оборота
вперед
• установите в резервуаре мин. заполнение
• установите потенциометром настройку
при пустом резервуаре (2) индикатор
подключенного измер. прибора на 0,0 V,
что соответствует 0 %.
• заполните резервуар на желаемое макс.
наполнение
• установите потенциометром настройку
при полном резервуаре (1) путем поворота
против часовой стрелки индикатор
подключенного измерительного прибора на
10,0 V , что соответствует 100%.
• Устройство формирования сигнала отре-
гулировано и готово к работе.
Пожалйста, закройте прозрачную
крышку(14).
0/4
0
20 mA
10 V
100 %
0 %
наполнение

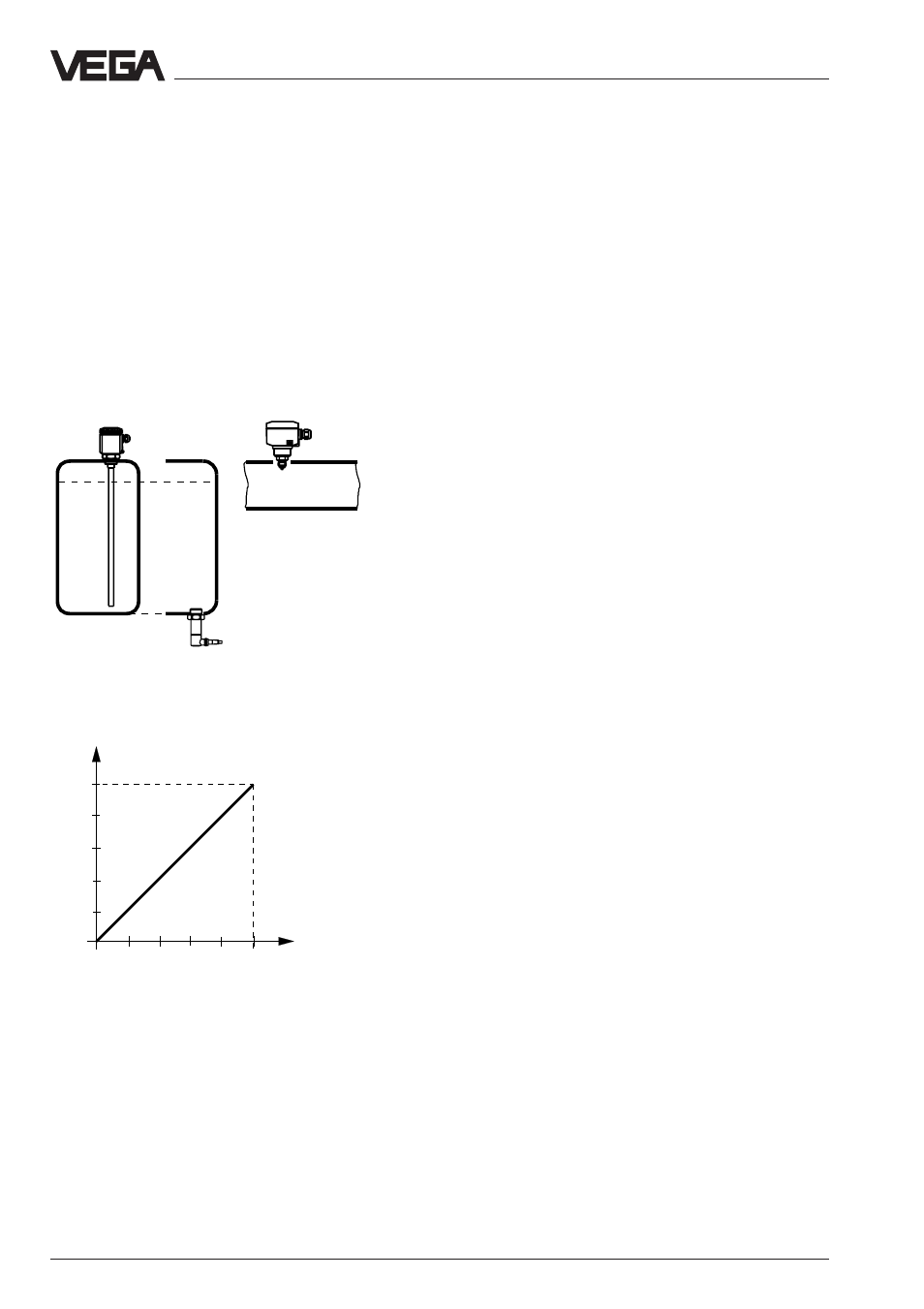

Пример настройки 1
Резервуар опорожняется на минимум и за-
полняется на максимум.
Датчик:
- вертикально встроенный емкостной
измерительный зонд
- гидростатический преобразователь
давления
- преобразователь давления
