VEGASWING 71A и 75A
9
Монтаж
Транспортировка
Не держите VEGASWING за вибрирующую
вилку. Вибрирующая вилка может при
этом повредиться.
Полированный вариант (VEGASWING
75А)
Обращайтесь с приборами, имеющими
полированную вибрирующую вилку
(VEGASWING 75А), особенно осторожно и
не касайтесь полированных поверхностей.
Вынимайте VEGASWING из упаковки толь-
ко непосредственно перед установкой.
Подносите VEGASWING аккуратно к пре-
дусмотренному отверстию резервуара и
избегайте при этом любого соприкоснове-
ния с частями резервуара.
Кабельное соединение
При монтаже на открытом воздухе или в
местах с большой влажностью, в кото-
рых, например, с помощью пара или высо-
кого давления производится очистка,
уплотнение соединения кабеля особенно
важно. Используйте кабель с достаточ-
ным сечением провода и сильно затяги-
вайте место фиксации кабеля. Если ка-
бель с небольшим сечением, нужно
использовать вставку, чтобы соединение
оставалось плотным.
К прибору прилагаются два различных
уплотняющих кольца, для того чтобы
кабель с меньшим диаметром надежно
был уплотнен при соединении. Используй-
те самое маленькое из возможных уплот-
няющих колец.
Для того чтобы предотвратить проникнове-
ние влаж-
ности со-
единяющий
к а б е л ь
д о л ж е н
подводить-
ся по воз-
м ож н о с т и
снизу (см.
рис. 2.4).
60°
60°
Для этого поступите следующим образом:
освободите разъем, открутив рифленое
кольцо. Освободите соединяющий винт и
выньте втулку из углового корпуса разъе-
ма (см. также рис. 3.1 пункт “3.1 Указания
по подключению”).
Вы можете угловой корпус разъема пово-
рачивать дискретно на 60
0
(см. рис. 2.5).
При вертикально установленном
VEGASWING подведите подключающий
провод к корпусу прибора снизу, для того
чтобы дождевая вода и конденсат могли
стекать.
Приварной штуцер G 1 A
VEGASWING имеет четкое начало резьбы.
Это означает, что каждый VEGASWING
после ввинчивания всегда находится в том
же самом положении. Поэтому удалите с
резьбы VEGASWING поставляемое в комп-
лекте уплотнение. Это уплотнение при ис-
пользовании приварного штуцера (G 1 A)
не используется. Ввинтите VEGASWING в
приварной штуцер.
Вы можете будущее положение VEGA-
SWING определить уже перед сваркой
(см. рис. 2.3). Маркируйте соответствую-
щее положение приварного штуцера. Пе-
ред сваркой Вы должны вывернуть VEGA-
SWING и удалить резиновое кольцо из
приварного штуцера.
Иногда Вы получаете приварной штуцер
(G 1 A) уже снабженный маркировочной
насечкой. Приваривайте такой штуцер
маркировкой наверх (см. рис. 2.6).

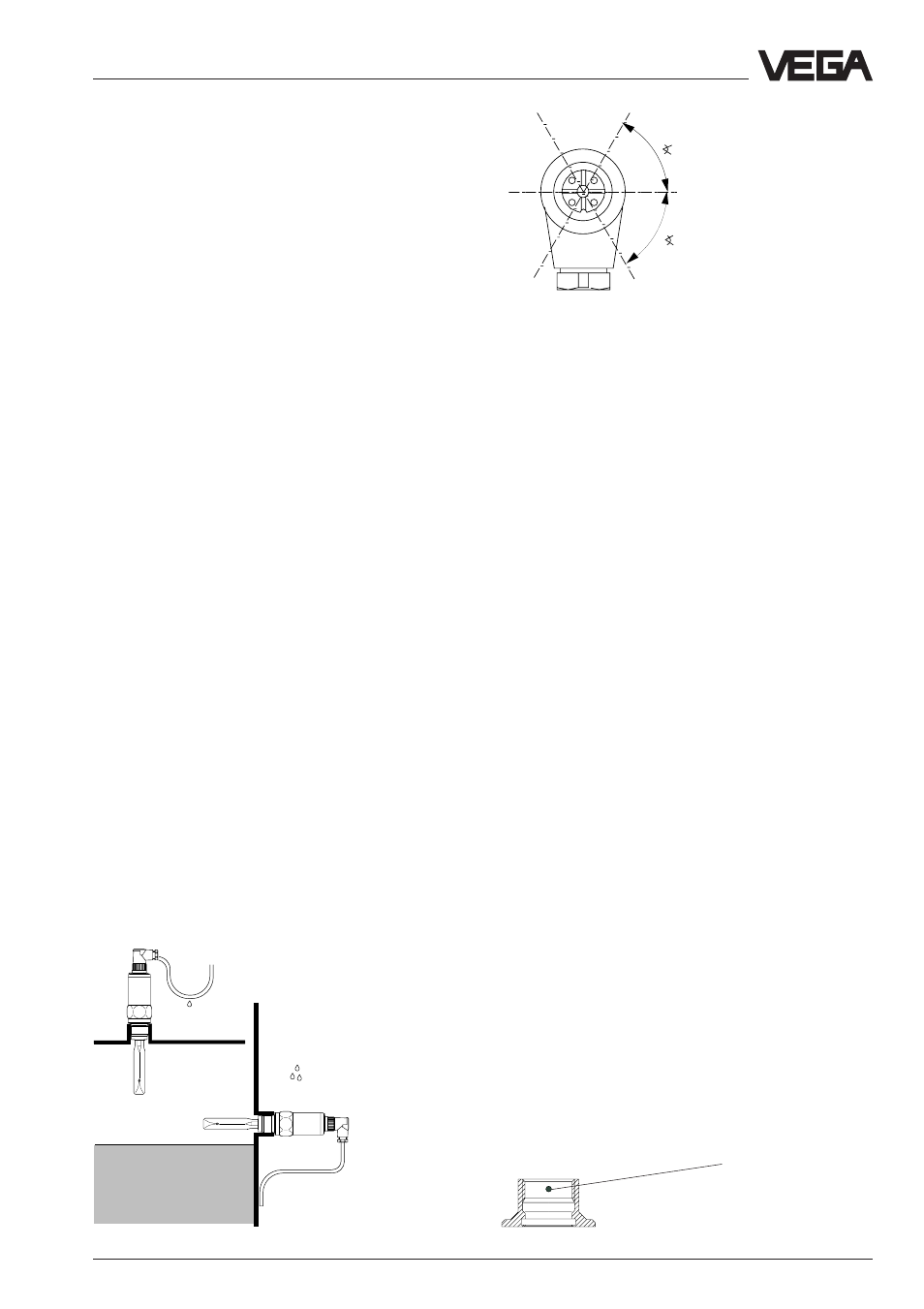

Рис. 2.5
Рис. 2.4
Маркировка
Рис. 2.6
