VEGASWING 71A и 75A 1 3
Запуск в работу
4 Запуск в работу
4.1 Состояние коммутирующих
элементов
Состояние коммутирующих элементов
электроники можно контролировать при
закрытом приборе с помощью светящего-
ся кольца на верхней части корпуса.
С помощью изменения полярности под-
ключающих проводов Вы меняете состоя-
ние коммутирующих элементов транзис-
торного выхода (Т). При варианте
электроники с бесконтактным переключа-
телем (С) для изменения состояния ком-
мутирующих элементов нужно установить
перемычку между клеммами 2 и 3. Вы
можете таким образом установить желае-
мый режим работы в соответствии “4.3
Таблица функций” (см. “3.2 План подклю-
чения”).
А=определение максимального уровня или
защиты от перелива,
В=определение минимального уровня или
защиты от низкого уровня.

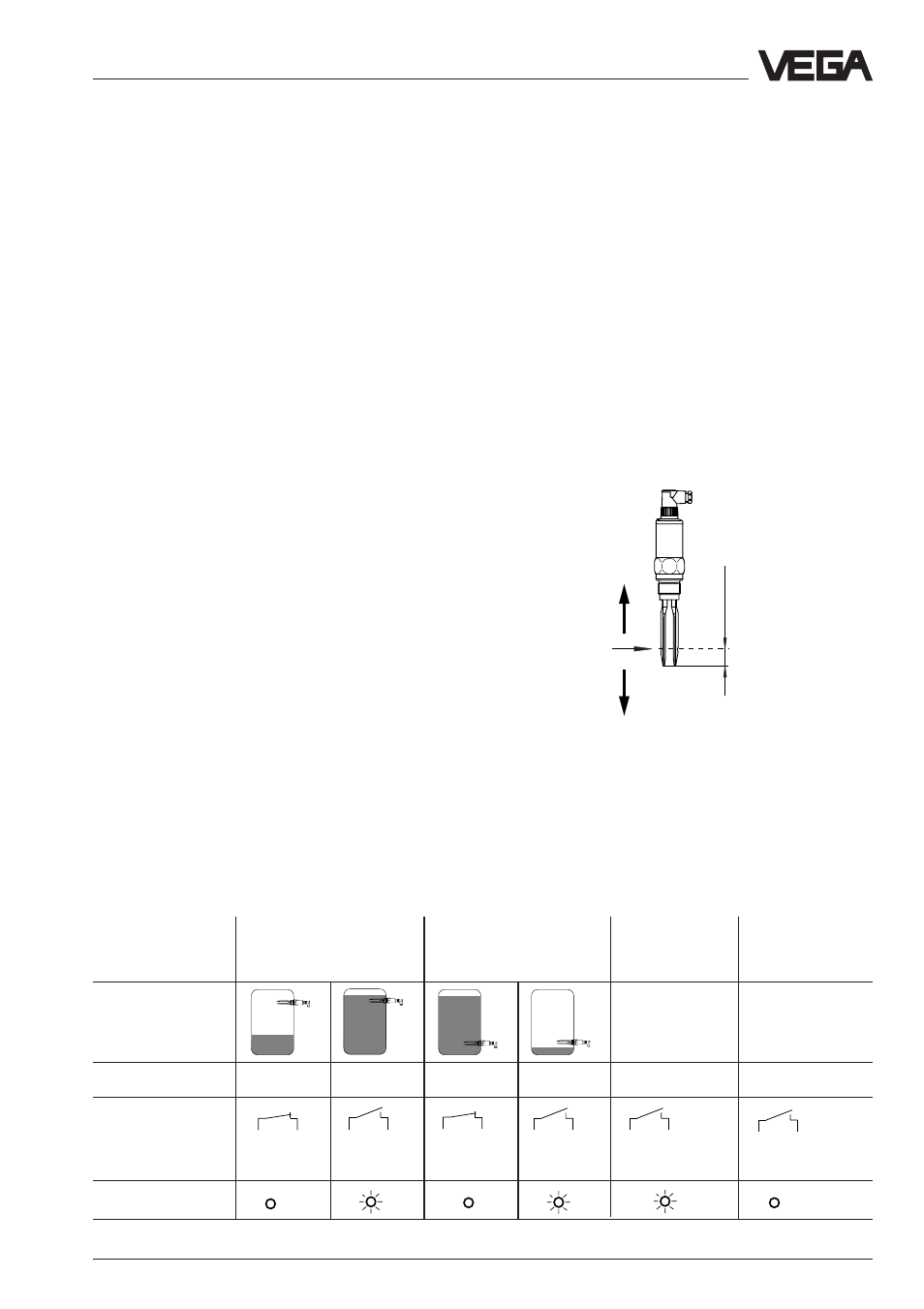

4.2 Точка переключения
Точка переключения VEGASWING 71А и
75А установлена и не нуждается в регули-
ровке.
Данные о положении точки переключения
(см. также “2.1 Указания по монтажу”)
касаются заполняемого материала - вода
(значение плотности 1,0 г/см
3 ). При средах
с отличающейся плотностью точка пере-
ключения сдвигается в зависимости от
плотности и вида установки ближе к кор-
пусу или к концу вибрирующей вилки.
Изменение плотности на 1 г/см 3 вызывает
сдвиг точки переключения
≈
на 2,5 мм.
4.3 Таблица функций
Следующая таблица дает обзор состояний переключателей в зависимости от установ-
ленной функции и уровня заполнения. Для того чтобы выбрать режим, обратите внима-
ние на “3.2 План подключения”.
Режим A Режим B Результат Отключение
наблюдения за питающего
функцией
напряжения
Уровень
заполнения любой любой
Транзистор (T) открыт закрыт открыт закрыт закрыт закрыт
Бесконтактный
переключатель(C)
Выключатель Выключатель Выключатель Выключатель Выключатель Выключатель
замкнут разомкнут замкнут разомкнут разомкнут разомкнут
Световой индикатор
25 mm
Точка
переклю-
чения
Точка переклю-
чения при низкой
плотности
Точка переклю-
чения при более
высокой плотности
Рис. 4.1
2 1 2 1 2 1 2 1 2 1 2 1
