8
VEGASWING 71A и 75A
Монтаж
2 Монтаж
2.1 Указания по монтажу
В основном VEGASWING могут монтиро-
ваться в любом месте. Конечно, прибор
должен быть смонтирован так, чтобы ви-
брирующая вилка находилась на высоте
желаемой точки выключения. При этом
Вы должны учитывать некоторые указа-
ния:
Точка переключения
Вибрирующая вилка имеет сбоку марки-
ровку (насечку), которая характеризует
точку переключения при вертикальной
установке по отношению к воде как к за-
полняемому материалу. Обратите внима-
ние при установке VEGASWING на то, что-
бы эта маркировка находилась на высоте
желаемого уровня заполнения. Обратите
внимание на то, чтобы точка переключе-
ния прибора сдвигалась если заполняемый
25
75
Точка
переклю-
чения
Точка
переклю-
чения
Точка переклю-
чения при более
высокой плотности
Точка переклю-
чения при низкой
плотности
Точка
переклю-
чения

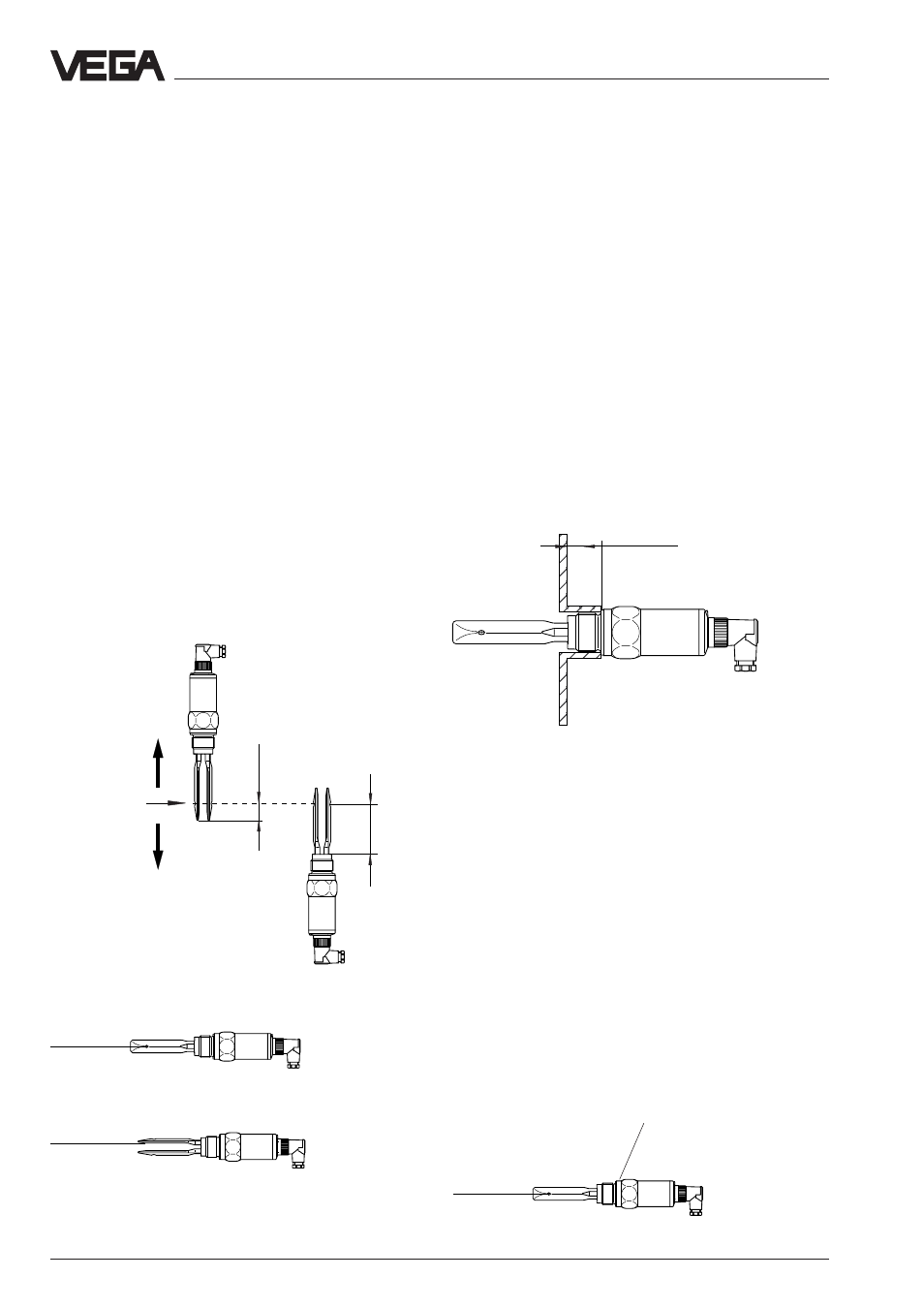

Рис. 2.1
Маркировка
Точка переклю-
чения
При горизонтальной установке в налипаю-
щих и вязких заполняемых материалах
поверхности вибрирующей вилки должны
располагаться по возможности вертикаль-
но, для того чтобы отложения на вибриру-
ющей вилке были по возможности незна-
чительными. Положение вибрирующей
вилки характеризуется маркировкой на
шестиграннике VEGASWING. Этим Вы
можете контролировать положение вибри-
рующей вилки при завинчивании. Одна из
маркировок должна находится наверху.
Если шестигранник насаживается на уп-
лотнение, можно резьбу провернуть еще
≈
на пол-оборота. Этого достаточно чтобы
достичь рекомендуемого положения уста-
новки.
Рис. 2.3
Потоки
(например, в трубах)
При установке в трубопроводах или в ре-
зервуарах с определенным направлением
потока Вы должны установить прибор
так, чтобы поверхности вибрирующей
вилки находились по возможности вдоль
направления потока.
Налипающие материалы
При налипающих и вязких заполняемых
материалах вибрирующая вилка должна
выдаваться в резервуар, чтобы предотв-
ратить отложения в резьбовом штуцере.
Резьбовой штуцер не должен, поэтому
превышать длину 30 мм.
30 mm
Рис. 2.2
материал имеет плотность отличную от
воды (вода = 1,0 г/cм
3
).
