1 2

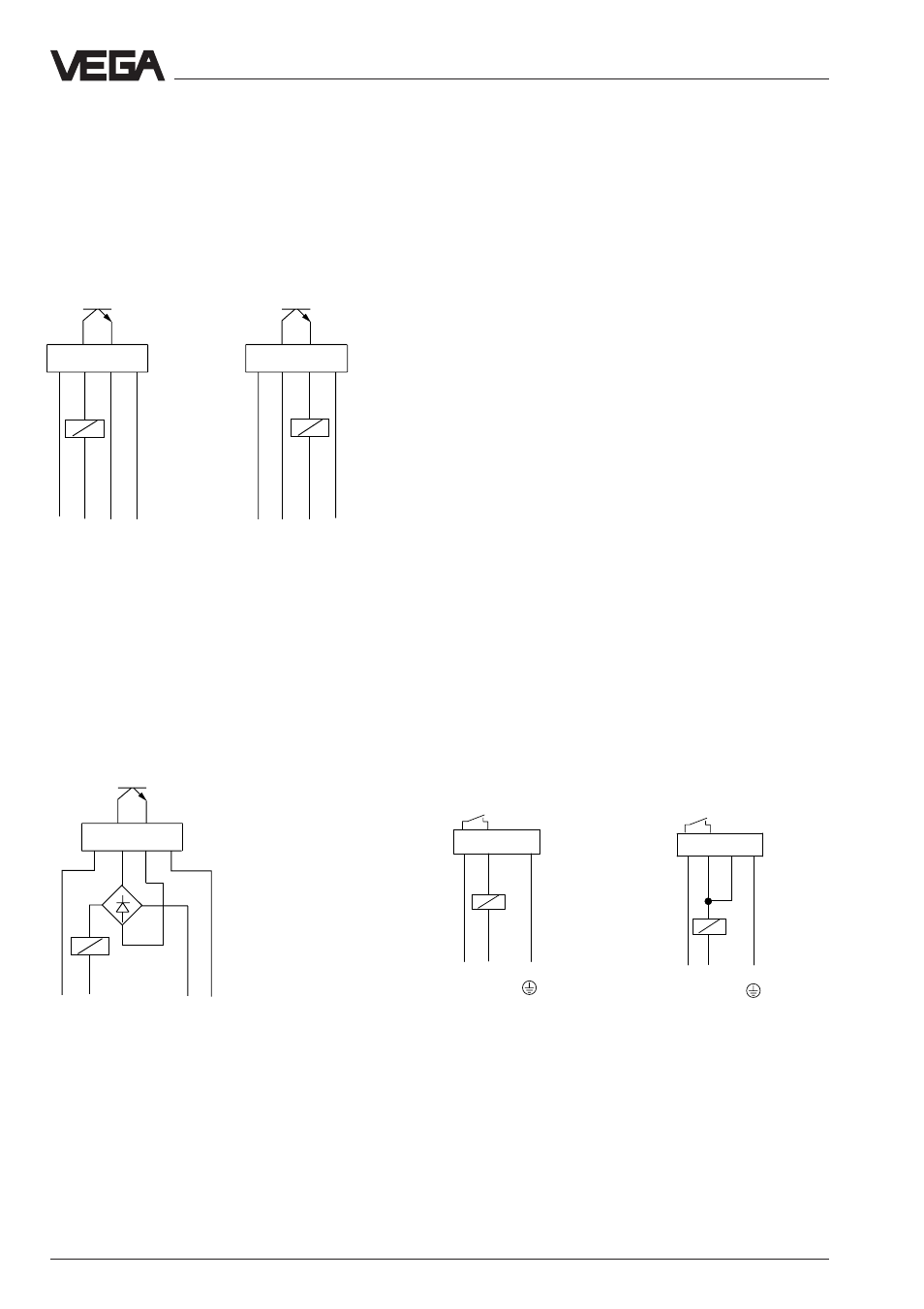

VEGASWING 71A и 75A
Транзистор подключает второй гальвани-
чески развязанный источник напряжения
к двоичному входу DCS или к электричес-
кой нагрузке.
Режим А
Для режима В нужно поменять полярность
клемм 1 и 4.
Управление нагрузкой переменного
тока
Транзистор подключает гальванически
разделенное переменное напряжение
10…42 V АС к нагрузке.
Режим А
NPN-свойства
PNP-свойства
–
+
1
2
3
4
–
+
1
2
3
4
+
+
–
–
–
+
1
2
3
4
~
~
U
B
U
B
U
B
U
B
U
B
U
B
Указание
Транзисторные выходы большинства
VEGASWING 71А или 75А могут включать-
ся последовательно или параллельно, для
того чтобы их сигналы логически объеди-
нить. Соединение следует осуществлять
так, чтобы к клемме 2 по отношению к
клемме 3 всегда подводилось более высо-
кое напряжение.
Электрическое подключение
Бесконтактный переключатель
(SWING E72 C)
Питающее напряжение:
20 … 250 V AC, 50/60 Гц; 20 … 250 V DC
(дополнительную информацию смотри в
технических данных)
При непосредственном управлении реле,
контакторами, магнитными вентилями,
световыми сигнальными табло, звуковыми
сигналами и т.д. нельзя работать без про-
межуточной нагрузки (включаемой после-
довательно), так как электронный узел
при прямом подключении к сети будет
поврежден. Непригоден для подключения
к входам низкого напряжения DCS.
Собственный ток после отключения на-
грузки на короткое время понижается
ниже 1 мА, так что контактор, ток удержа-
ния которого меньше чем длительно по-
ступающий собственный ток электроники,
тем не менее, надежно отключается.
Переключение А/В
Перемычка между клеммами 2 и 3 для
переключения А/В должна устанавливать-
ся в разъем.
Режим А
Режим В
-
1
2
3
4
+
L1
N
-
1
2
3
4
+
L1 N
Определение мак-
Определение ми-
симального уровня
нимального уров-
или защиты от пе-
ня или защиты от
релива
низкого уровня
