VEGASWING 71A и 75A
1 5
5.2 Замена электроники
Демонтаж электронного узла приводит к
повреждению уплотнения корпуса. Поэто-
му открывайте прибор только тогда, когда
Вы хотите установить новый электронный
узел. Для того, чтобы в случае поврежде-
ния заменить электронику, прибор не
нужно демонтировать. Для того, чтобы
заменить узел электроники, сделайте
следующее:
• Отключите VEGASWING от рабочего
напряжения.
• Освободите разъем (1), откручивая
рифленое кольцо.
• Освободите узел разъема (2) с помо-
щью отвертки, используя четыре шлица
(10) и вытащите его осторожно из кор-
пуса (6).
• Отсоедините разъем с двумя соедини-
тельными кабелями (7) от гнезда разъе-
ма на плате (8).
• Тонко смажьте уплотняющее кольцо (4)
нового узла разъема смазкой, не содер-
жащей кислоту.
• Вставьте соединяющий кабель (7) в
гнездо разъема (8) на плате нового узла
электроники.
• Поднесите узел разъема (2) к корпусу.
Обратите внимание, чтобы защита от
прокручивания (3) находилась над на-
сечками на краю корпуса (5).
• Осторожно прижмите узел разъема (2)
к корпусу (6). При этом вдавите 4 за-
щелки (9) с помощью отвертки внутрь,
чтобы узел разъема легче вошел в кор-
пус. Обратите внимание, чтобы плата
при этом не была повреждена.
• С усилием надавите на узел разъема
(2), вставляя его в корпус (6). Обратите
внимание, чтобы защита от прокручива-
ния (3) вошла в насечки на корпусе (5).
Слышно как защелки (9) входят в ка-
навки внутри корпуса. Теперь части
нельзя разъединить, не повреждая.
• Прикрутите разъем (1) снова к прибору.
VEGASWING снова готов к работе.
Обратите внимание, чтобы точка пере-
ключения после замены электроники
изменилась незначительно.
Диагностика
1 Разъем
2 Узел разъема
3 Защита от прокручивания
4 Уплотняющее кольцо
5 Насечки
6 Корпус
7 Соединяющий разъем
8 Гнездо разъема
9 Защелки (4 штуки)
10 Шлицы (4 штуки)
5.3 Уход
VEGASWING 71А и 75А не нуждаются в
уходе и не требуют специального обслу-
живания.

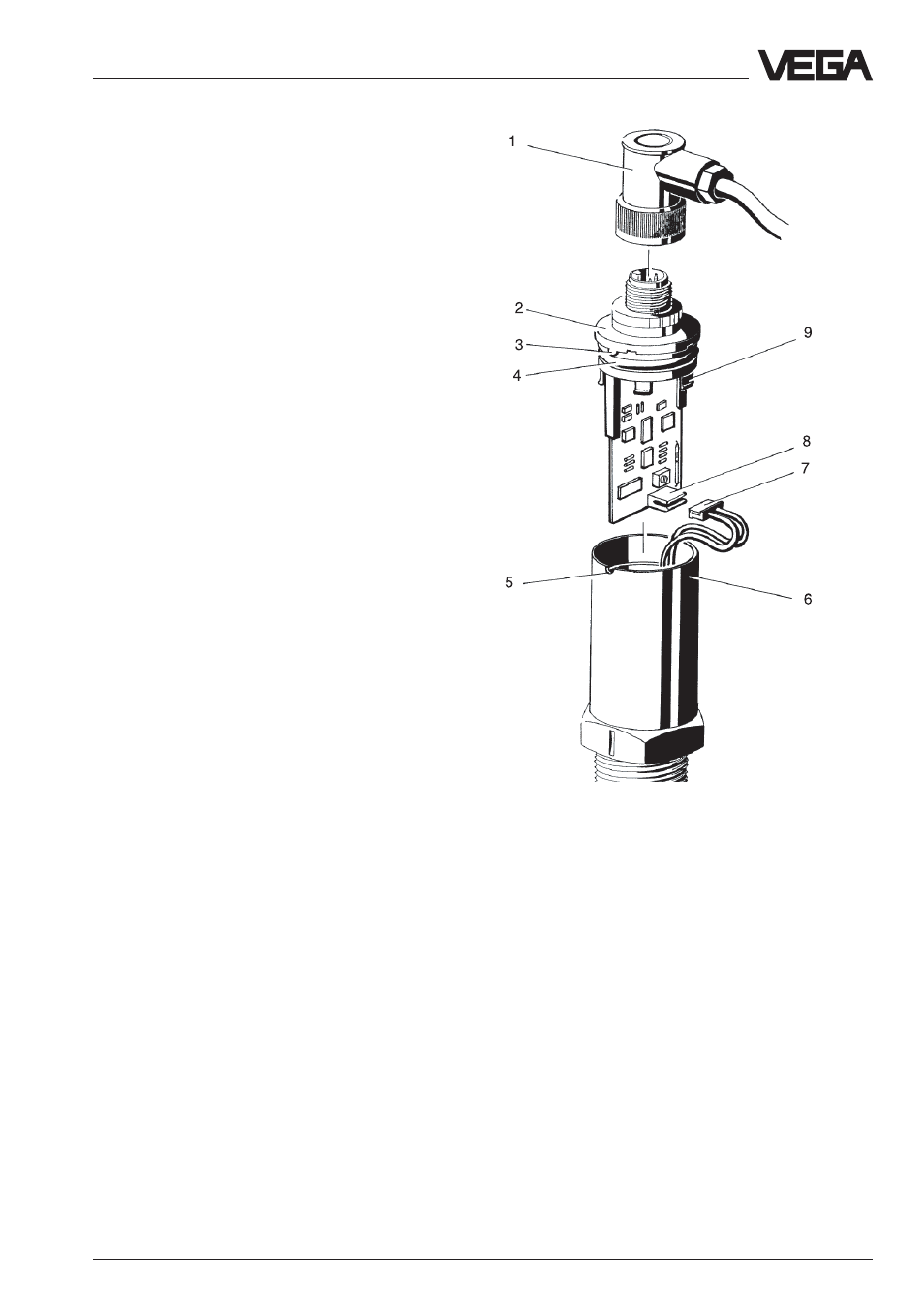

Рис. 5.2
