VEGASWING 71A и 75A
1
2
3
4
Электрическое подключение
3 Электрическое
подключение
3.1 Указания по подключению
Указание
Отключите перед подключением питаю-
щее напряжение.

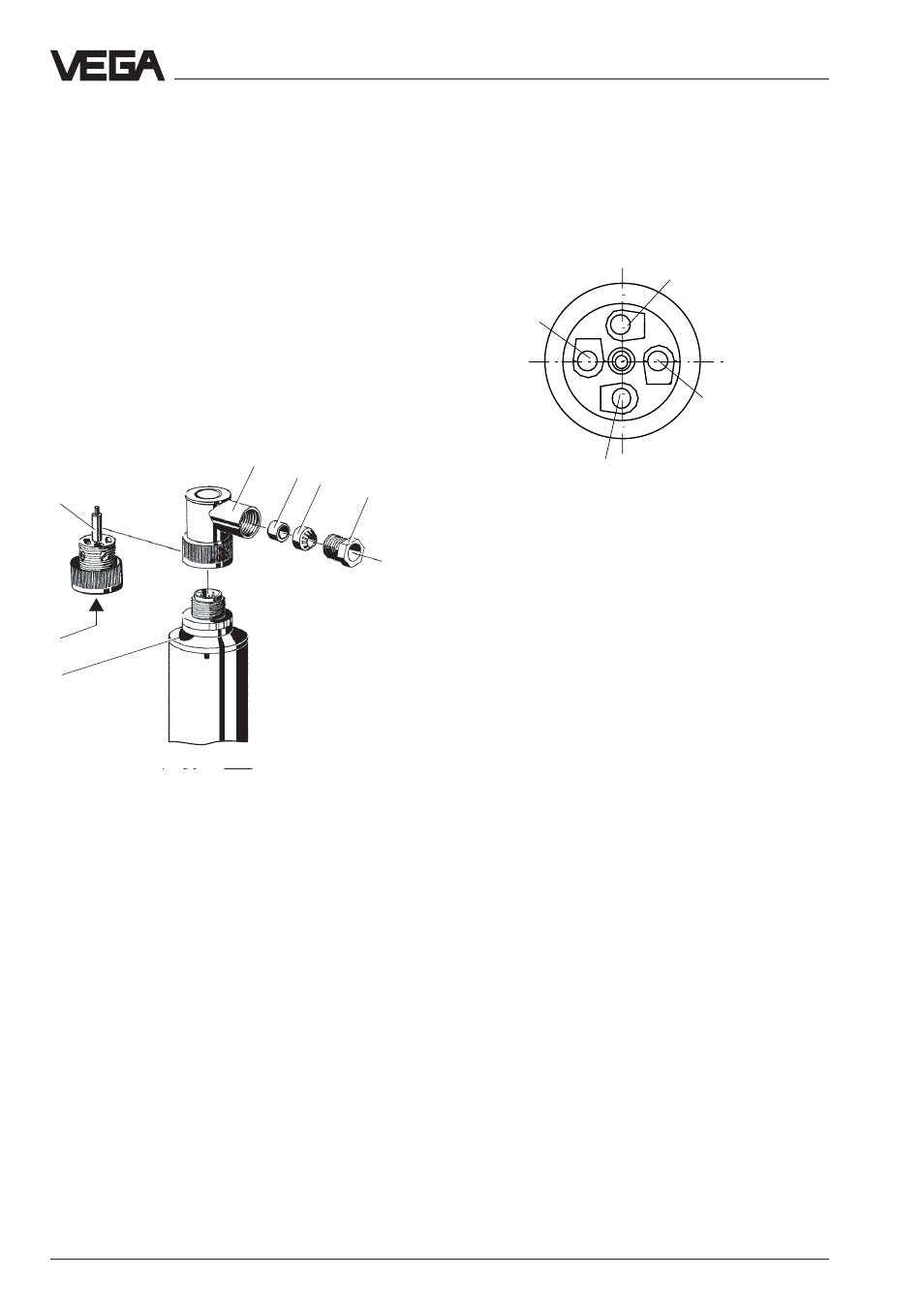

Выньте разъем. Отверните соединяющий
винт (7) и разберите разъем. Подведите
подключающий провод через кабельный
ввод и подключите провода в соответ-
ствии со следующими рисунками.
1 Втулка
2 Угловой корпус
3 Уплотняющее кольцо (три штуки для
различного диаметра кабеля)
4 Клеммная коробка
5 Прижимной винт
6 Световая линза с LED
7 Соединяющий винт
Рис. 3.1
Подключение разъема
Подключающие клеммы 1-4 размещены на
разъеме.
Вывод 4
Вывод 1
Вывод 2
Вывод 3
Рис. 3.2
2
3
4
5
1
7
6
