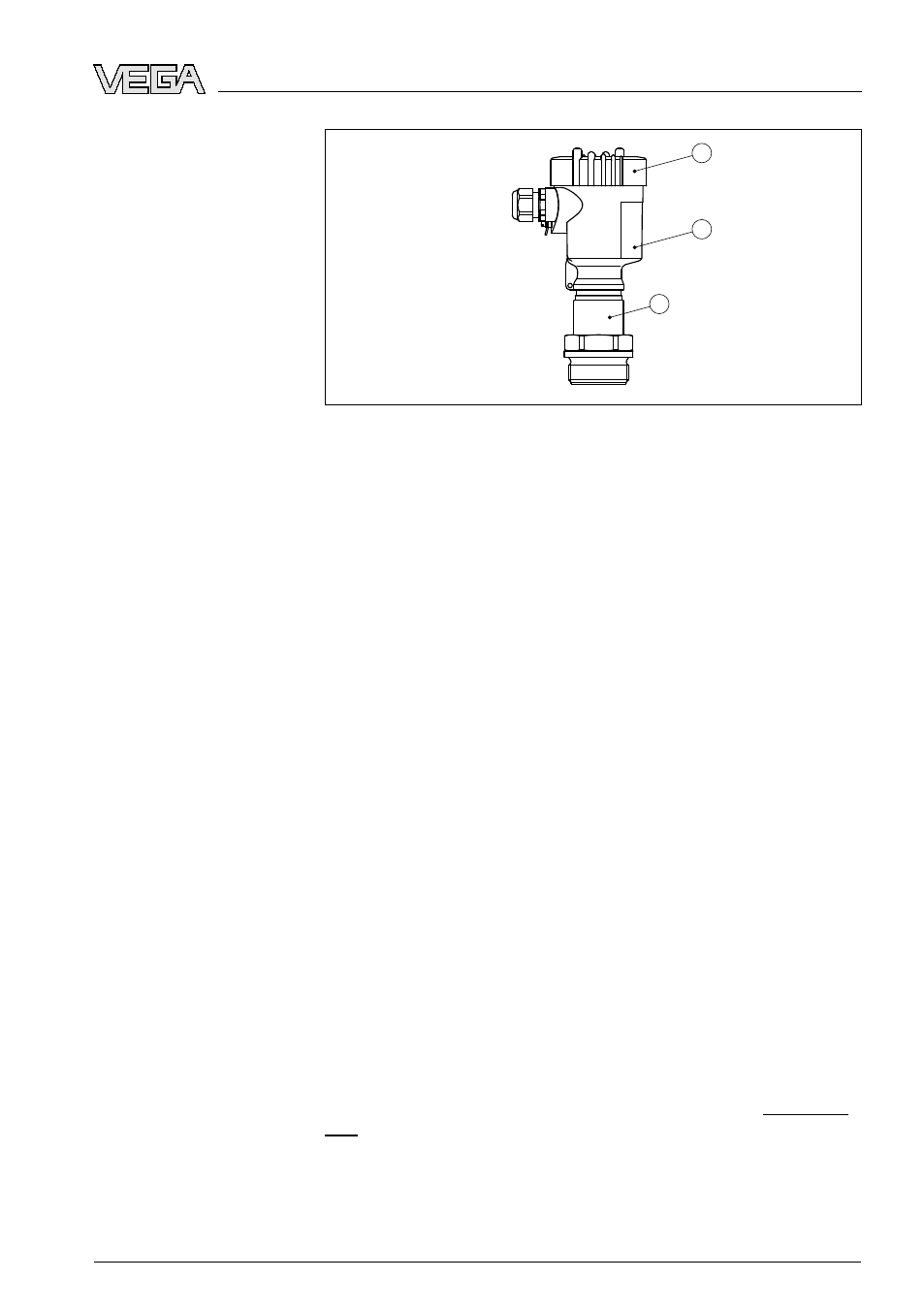

Рис. 1: VEGABAR 65 с резьбовым присоединением G1½ A и пластиковым
корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с блоком электроники
3
Присоединение с измерительной ячейкой
3.2 Принцип работы
Преобразователь давления VEGABAR 65 предназначен для
применения в химической, пищевой и фармацевтической про-
мышленности. В зависимости от исполнения прибор применим
для измерения уровня, избыточного давления, абсолютного
давления или вакуума. Измеряемая среда - газы, пары или
жидкости, в том числе - при высоких температурах.
Измерительная ячейка METEC
®
состоит из керамической ем-
костной измерительной ячейки CERTEC
®
и специальной термо-
компенсированной системы с заполняющей жидкостью.
Под действием гидростатического давления продукта или рабо-
чего давления на металлическую мембрану и заполняющую
жидкость изменяется емкость измерительной ячейки. Это из-
менение преобразуется в соответствующий выходной сигнал.
Питание осуществляется через соединитель шинных сегментов
Profibus DP/PA или через карту VEGALOG 571 EP. Двухпровод-
ный кабель, соотв. Спецификации Profibus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков.
Профиль устройства VEGABAR 65 соответствует версии 3.0
Спецификации профиля.
Файлы GSD (файл исходных данных устройства) и растровые
файлы, необходимые для проектирования сети Profibus-DP-(PA),
можно скачать с домашней страницы фирмы VEGA (www.vega.
com через меню "S
ervices - Downloads - Software - Profibus"). Там
же имеются соответствующие сертификаты. Для получения
Область применения
Принцип действия
Питание и связь с ши-
ной
GSD/EDD
VEGABAR
