VEGA VEGABAR 65 Profibus PA - Инструкция (Страница 24)

1
3
2
Display
1 2 5 6 7 8
I²C

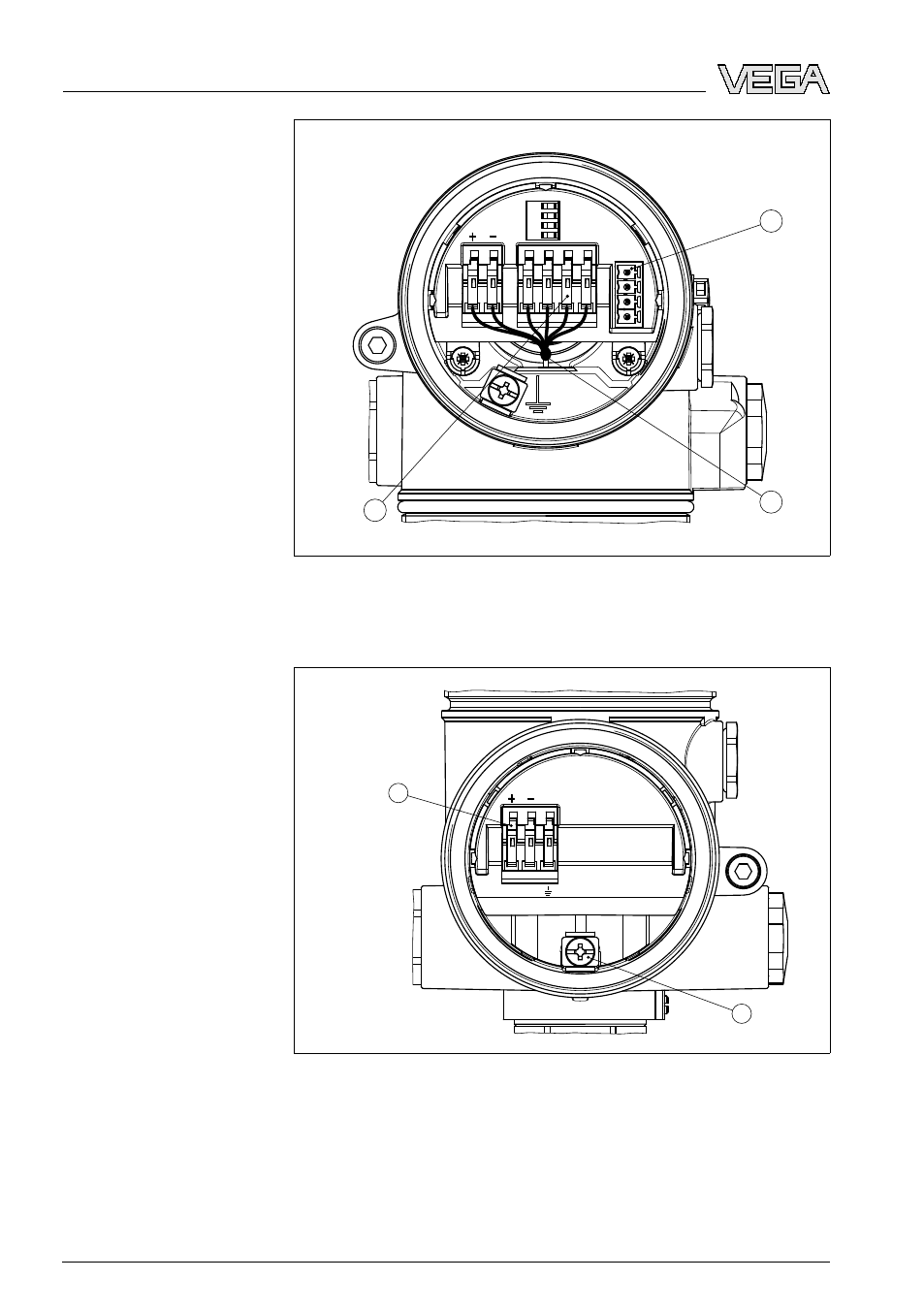

Рис. 16: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутреннее соединение с отсеком подключения
3 Контакты для подключения VEGADIS 61
1
2
1 2
Рис. 17: Отсек подключения (двухкамерный корпус Ex-d)
1 Контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
24 VEGABAR 65 • Profibus PA
5 Подключение к источнику питания
28253
-RU
-090227
