1

1

2

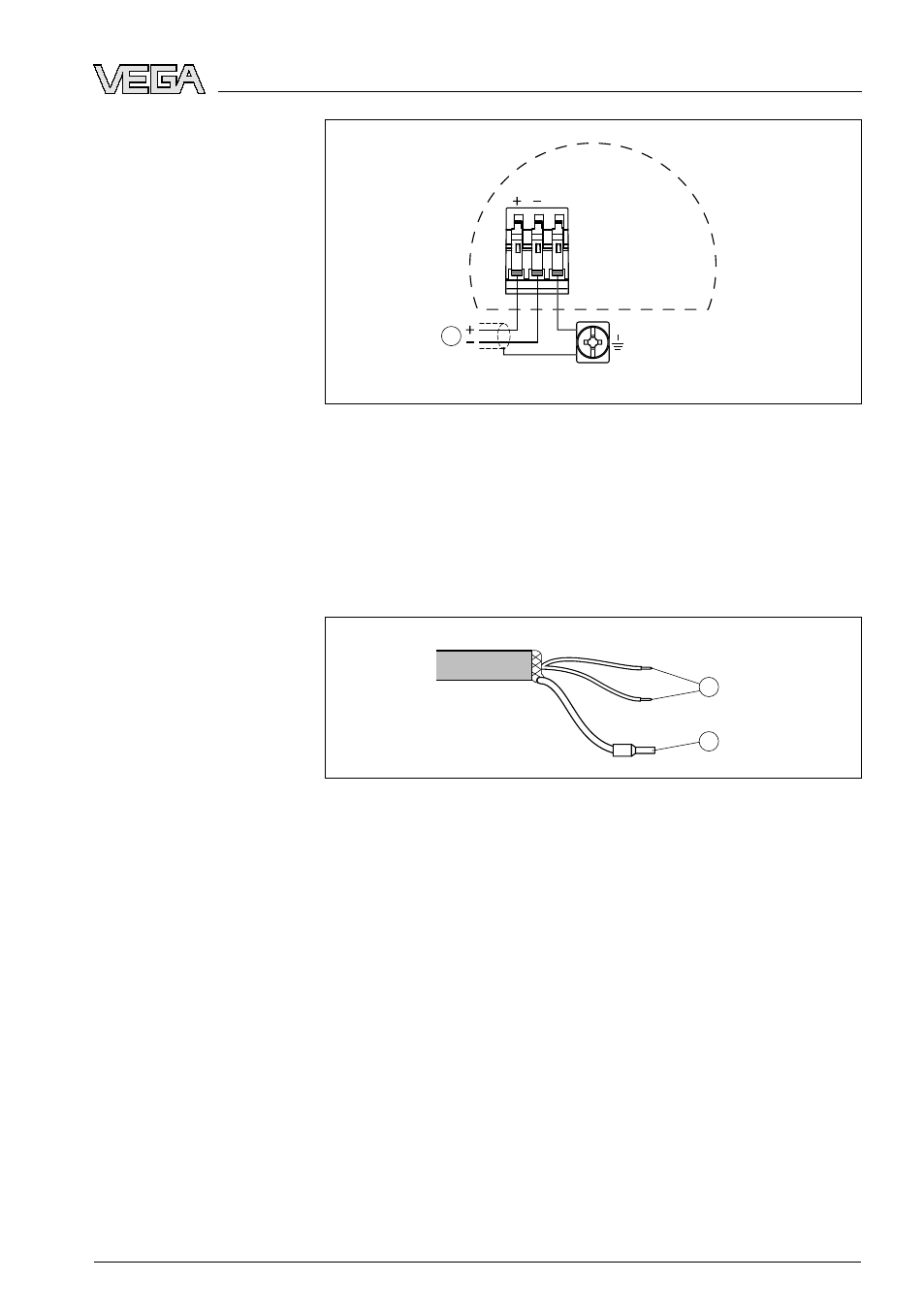

Рис. 18: Схема подключения (двухкамерный корпус Ex-d)

1

Питание/Выход сигнала

5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

Данное исполнение возможно только для устройств с измери-
тельными диапазонами абсолютного давления.

+

-

1

2

Рис. 19: Назначение проводов соединительного кабеля

1

Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала

2

Экранирование

Схема подключения

Назначение проводов
соединительного кабе-
ля

VEGABAR

65 • Profibus PA

25

5 Подключение к источнику питания

28253

-

RU

-090227
