Страница 14
1
2

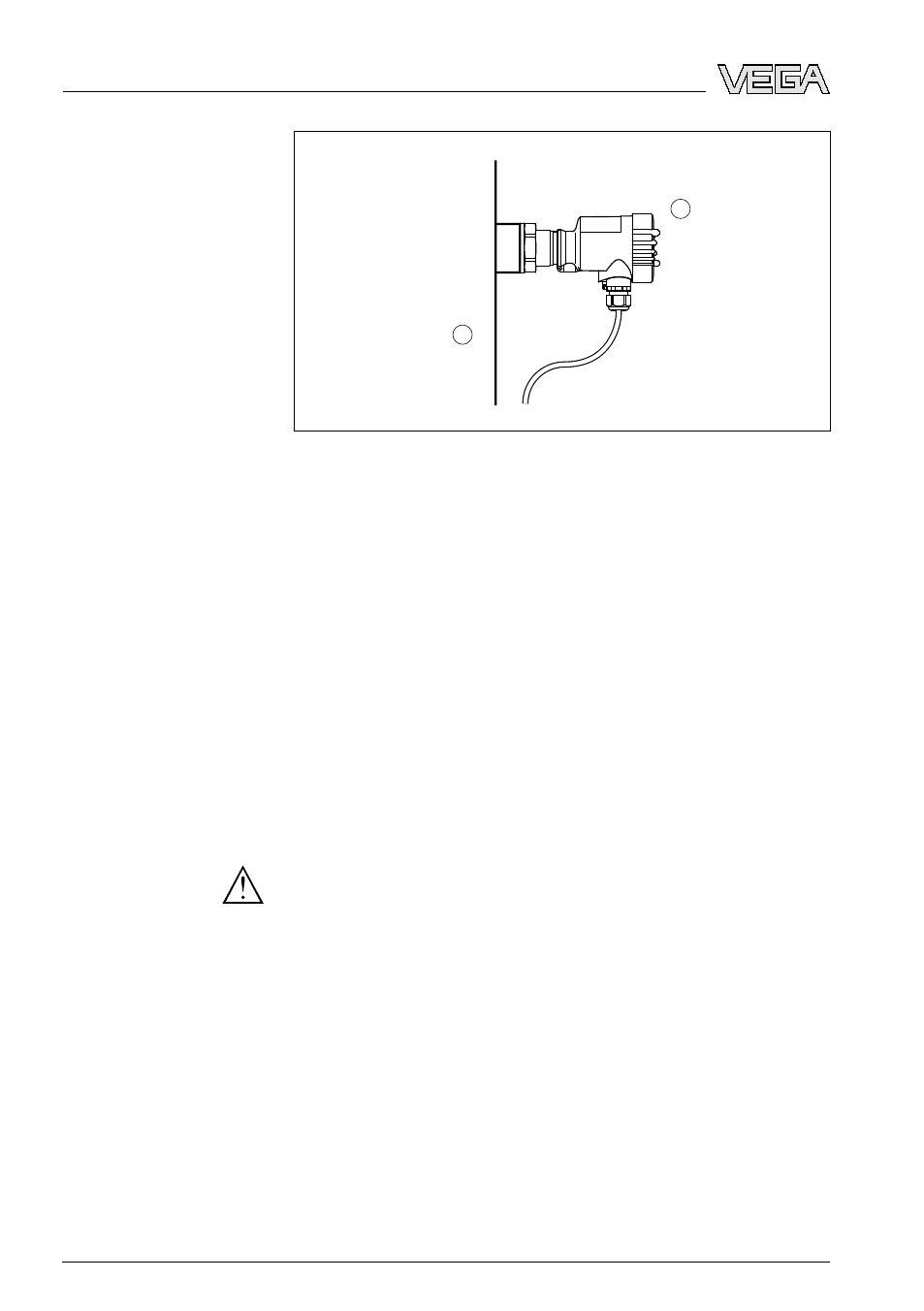

Рис. 4: Температурный диапазон
1
Температура процесса
2
Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 65 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Использовать подходящее уплотнение:
-
или -
Уплотнить подходящим стойким к среде уплотнением:
l
Фланцевое присоединение по DIN/ANSI
à Ввернуть VEGABAR 65 в штуцер с помощью гаечного ключа
SW
27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
4.3 Порядок монтажа выносного корпуса
1
Обозначить отверстия в соответствии со следующей схемой.
2
Монтажную пластину закрепить на стене с помощью 4
винтов.
Приварные штуцеры
Уплотнение/резьбовой
монтаж
Монтаж на стене
14
VEGABAR
65 • Profibus PA
4 Монтаж
28253
-RU
-090227
