5.3 Схема подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в искробезопасном исполнении
(Ex ia).
1
2
3
4
6
5

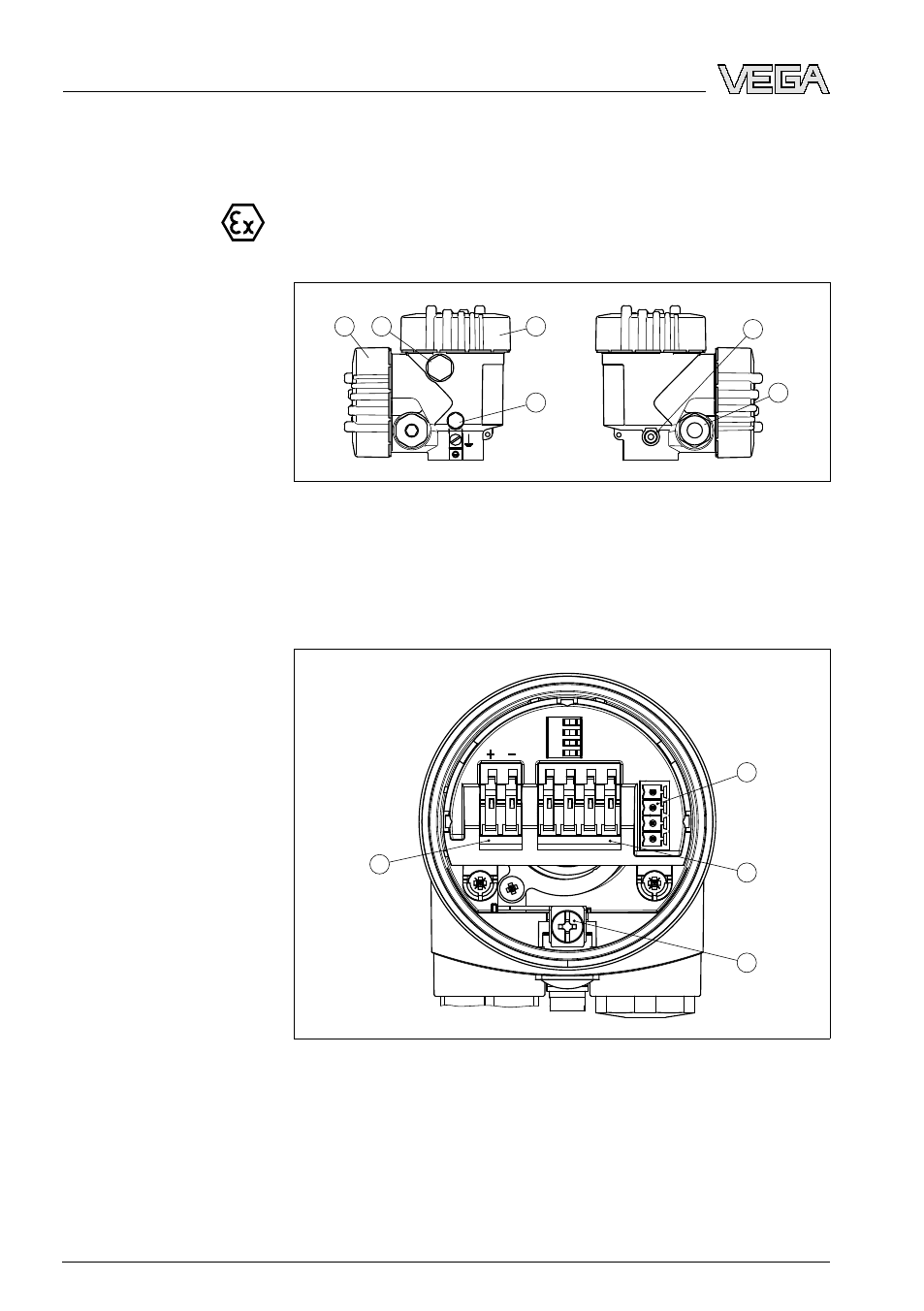

Рис. 8: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для выравнивания давления в корпусе электроники
5
Фильтр для компенсации давления на измерительную ячейку
6
Кабельный ввод или штекерный разъем
I²C
Display
1
2
5 6 7 8
3
4
1
2
Рис. 9: Отсек электроники и подключения в однокамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Подпружиненные контакты для подключения индикатора VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Подпружиненные контакты для источника питания
Обзор корпусов
Отсек электроники и
подключения
20
VEGABAR
65 • Profibus PA
