Инструкция по эксплуатации VEGA VEGABAR 65 Profibus PA
Страница 22
Advertising
1
3
2
Display
1
2
5 6 7 8
I²C

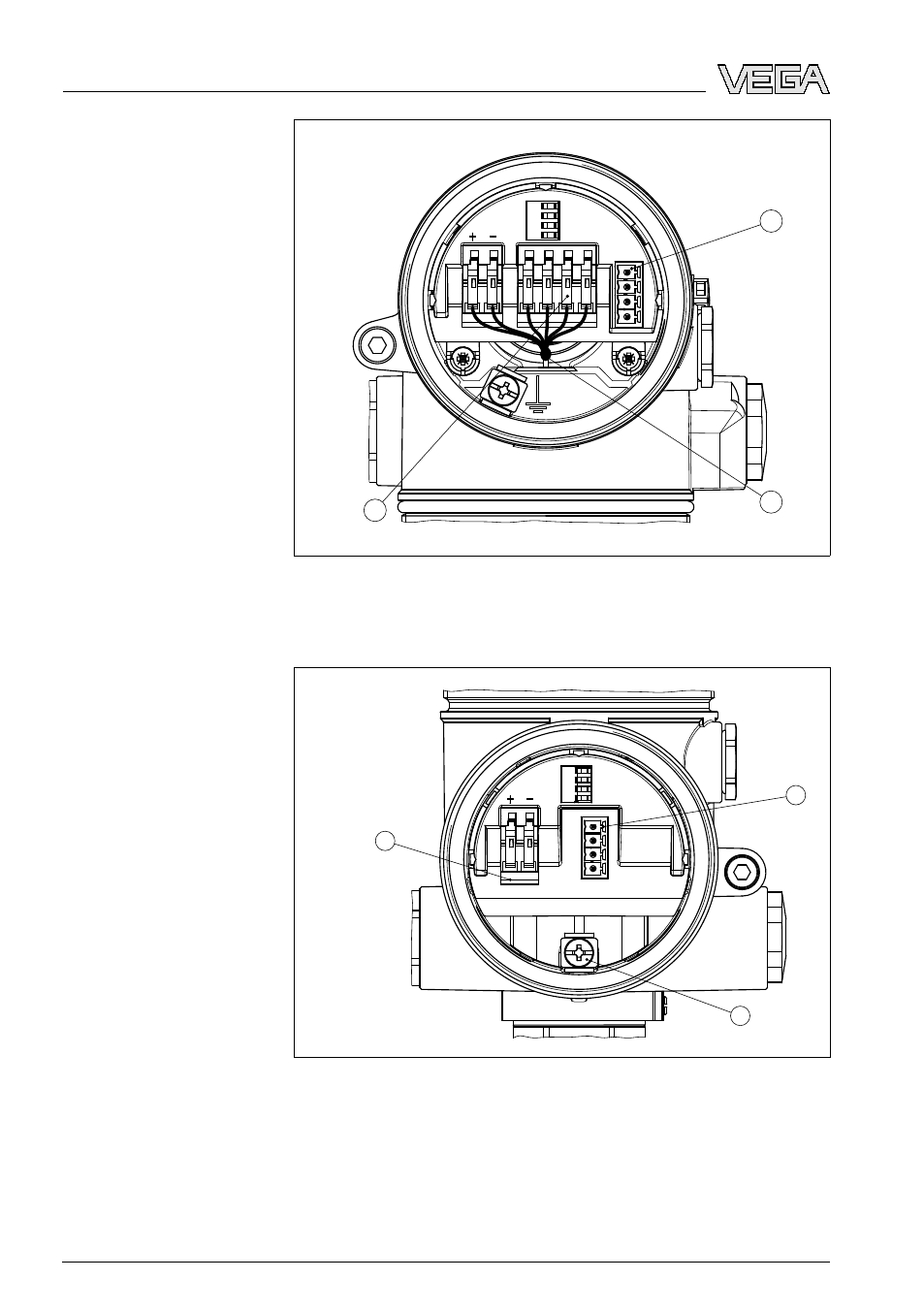

Рис. 12: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
3
1
2
Display
1
2
I²C
Рис. 13: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Подпружиненные контакты для источника питания
Отсек электроники
Отсек подключения
22
VEGABAR
65 • Profibus PA
