Подключение к прибору
VEGAMET 614
+
OK
-
ESC
100
%
CONNECT
2
1
on
Ser. No.
12345678
ESC
OK
-
+
1
2
on
100
%
CONNECT
514 V
1
2
on
CONNECT
514 V
VEGACONNECT 2

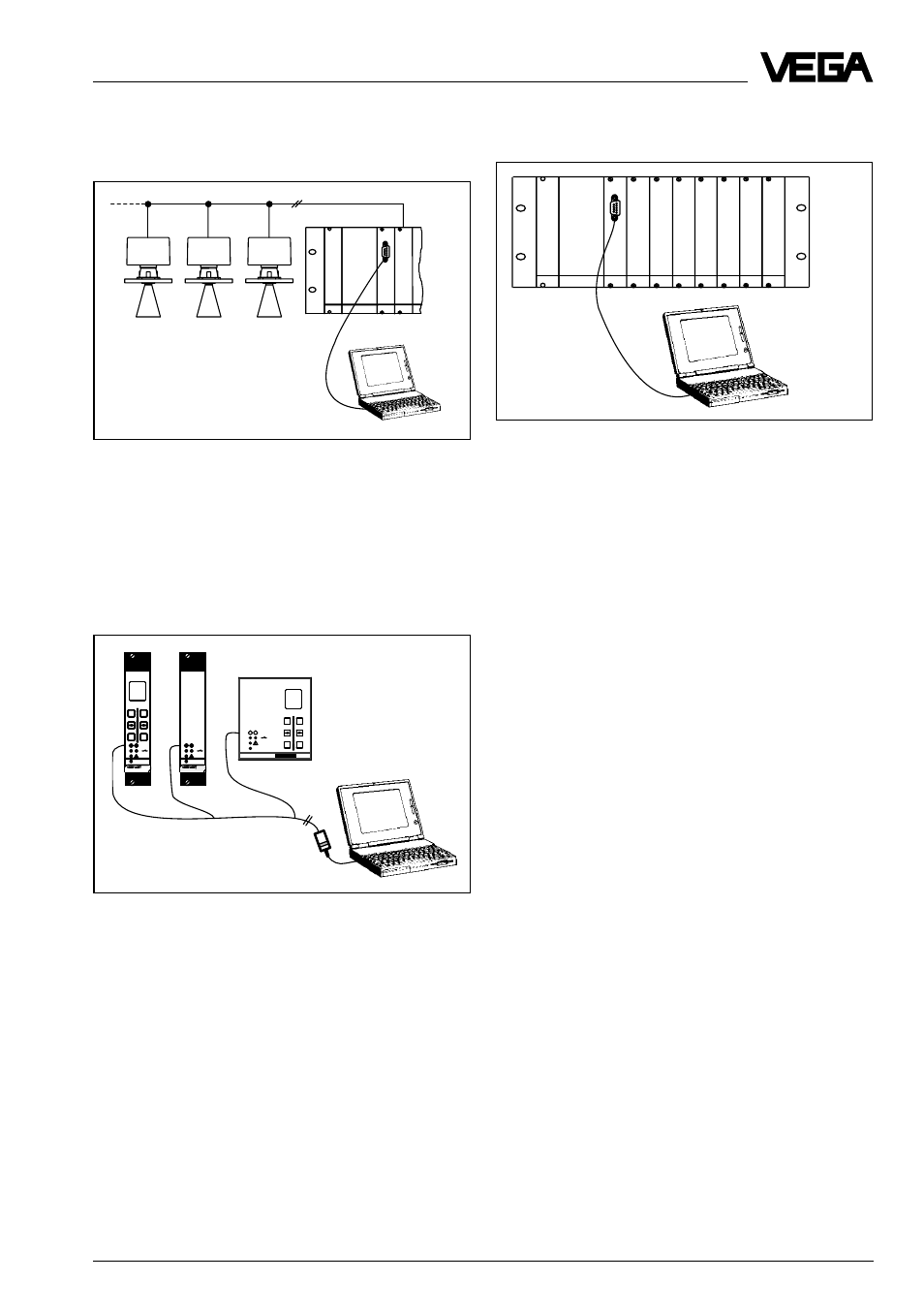

3.4 VVO к CPU - карте VEGALOG
ПЭВМ подключается через кабель RS232
к CPU-карте VEGALOG 571. В этом случае
VEGACONNECT 2 не требуется.
3.5 VVO к устройству
формирования сигнала
Также как у датчиков при подключении к
устройству формирования сигнала нужно
использовать VEGACONNECT 2. Он под-
ключается к гнездам “CONNECT” на пере-
дней панели устройства формирования
сигнала.
3.6 VVO к VEGACOM
ПЭВМ подключается через кабель RS232
к разъему D-SUB на передней панели
VEGACOM 557. Также здесь, как и у VEGA-
LOG, не требуется VEGACONNECT 2. При
этом возможен доступ ко всем приборам.
