VEGA Visual Operating
Запуск в работу радарного VBUS - датчика VEGAPULS 81F

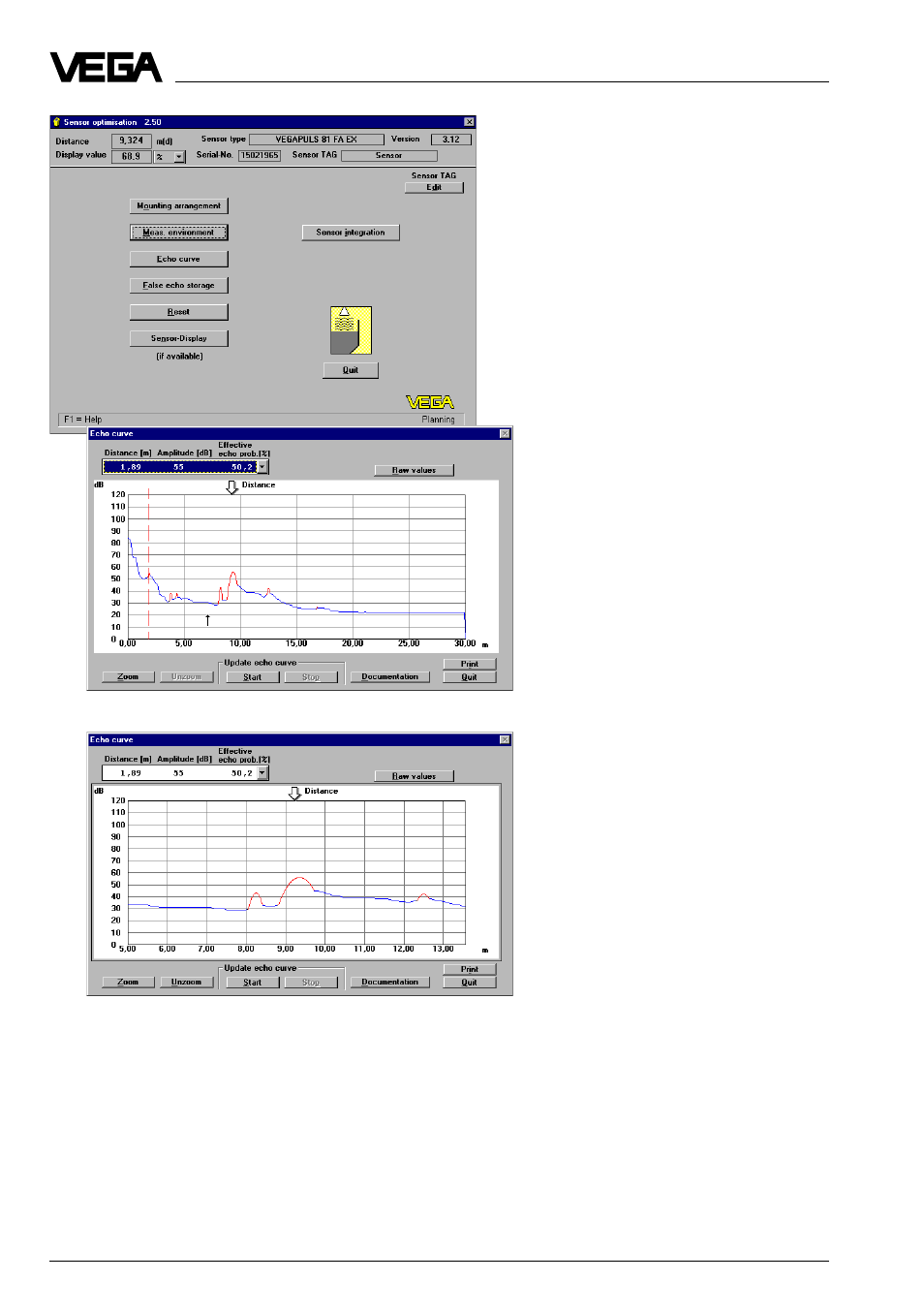

Эхо-кривая показывает все отра-
жения радарного сигнала, т.е. не
только эхо заполняемого матери-
ала, но также и ложные эхо-
сигналы. Если Вы с помощью
курсора, который здесь имеет
другую форму, чем прежде (….),
нажмете на “top” (вершину) кри-
вой, Вы увидите в текстовом
поле дистанцию эха от датчика
(в м), амплитуду (в дБ) и вероят-
ное значение (в %), соответству-
ет ли данная точка эху заполняе
мого материала.
Если Вы хотите увеличить диапа-
зон эхо-кривой, нажмите на
Zoom. Курсор имеет здесь фор-
му штриховой горизонтальной
линии. Передвиньте эту линию,
нажимая на мышку, за диапазон,
который Вы хотите увеличить.
Для того чтобы вернуться к пер-
воначальной изображенной вели-
чине, нажмите на Unzoom.
