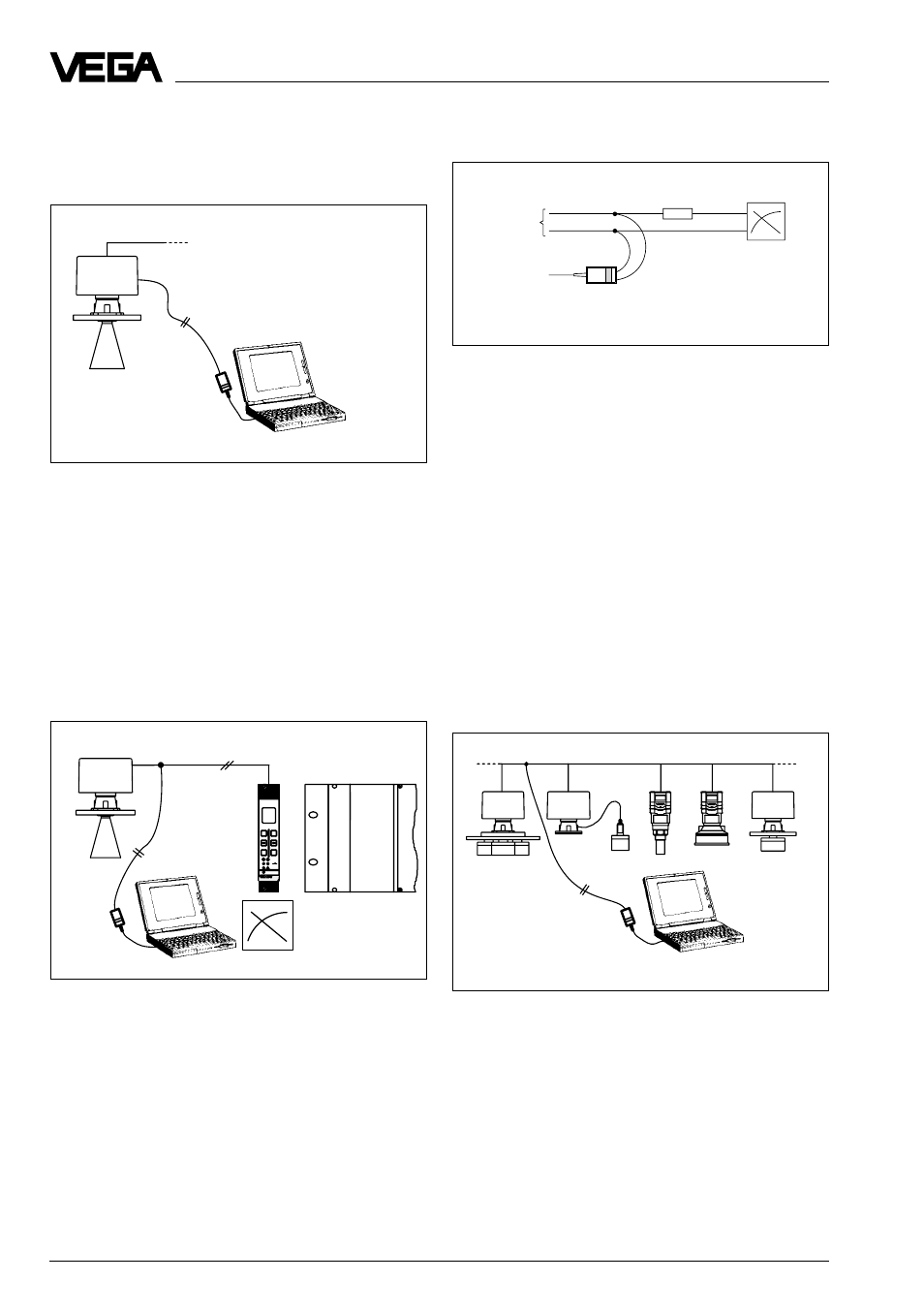

3 Подключение к прибору
3.1 VVO непосредственно к
датчику
Для того чтобы ПЭВМ подключить непос-
редственно к датчику, нужно между ними
установить адаптер VEGACONNECT 2. На
всех способных к коммуникации VEGA-
датчиках имеются гнезда для подключе-
ния 2 мм, в которые вставляется двух-
жильный провод от VEGACONNECT 2.
3.2 VVO к проводу 4…20 мА
Возможность подключения имеется через
VEGACONNECT 2 при HART® - способных
датчиках к проводу 4…20 мА. Не играет
никакой роли, подается ли электропита-
ние датчика отдельно или через провод
4…20 мА.
На выход 4…20 мА HART® - способного
датчика накладывается дополнительно
цифровой сигнал. Обратите, пожалуйста,
внимание на внутреннее сопротивление
подключенного устройства формирования
сигнала. Если оно <100 Ом (например, у
индикаторного прибора), то из-за этого
ослабляется цифровой сигнал. В этом
случае следует включить в провод 4…20
мА сопротивление R = 100 Ом.
У аналоговых входов DCS-систем это
сопротивление в общем > 100 Ом, так что
ослабление сигнала не происходит.
3.3 VVO к шине VBUS
Если несколько датчиков соединены ши-
ной BUS, то можно подключить
VEGACONNECT 2 к BUS-шине, для того
чтобы настроить все датчики.
