VEGA Visual Operating
Запуск в работу устройства формирования сигнала VEGAMET 614
Подключите штекеры VEGACON-
NECT 2 к CONNECT-гнезду устрой-
ства формирования сигнала (как
описано в главе “3.5 VVO к устрой-
ству формирования сигнала ”). Затем
запустите VVO. Если устройство
формирования сигнала подключает-
ся при уже запущенном VVO, нажми-
те функциональную кнопку F8 на

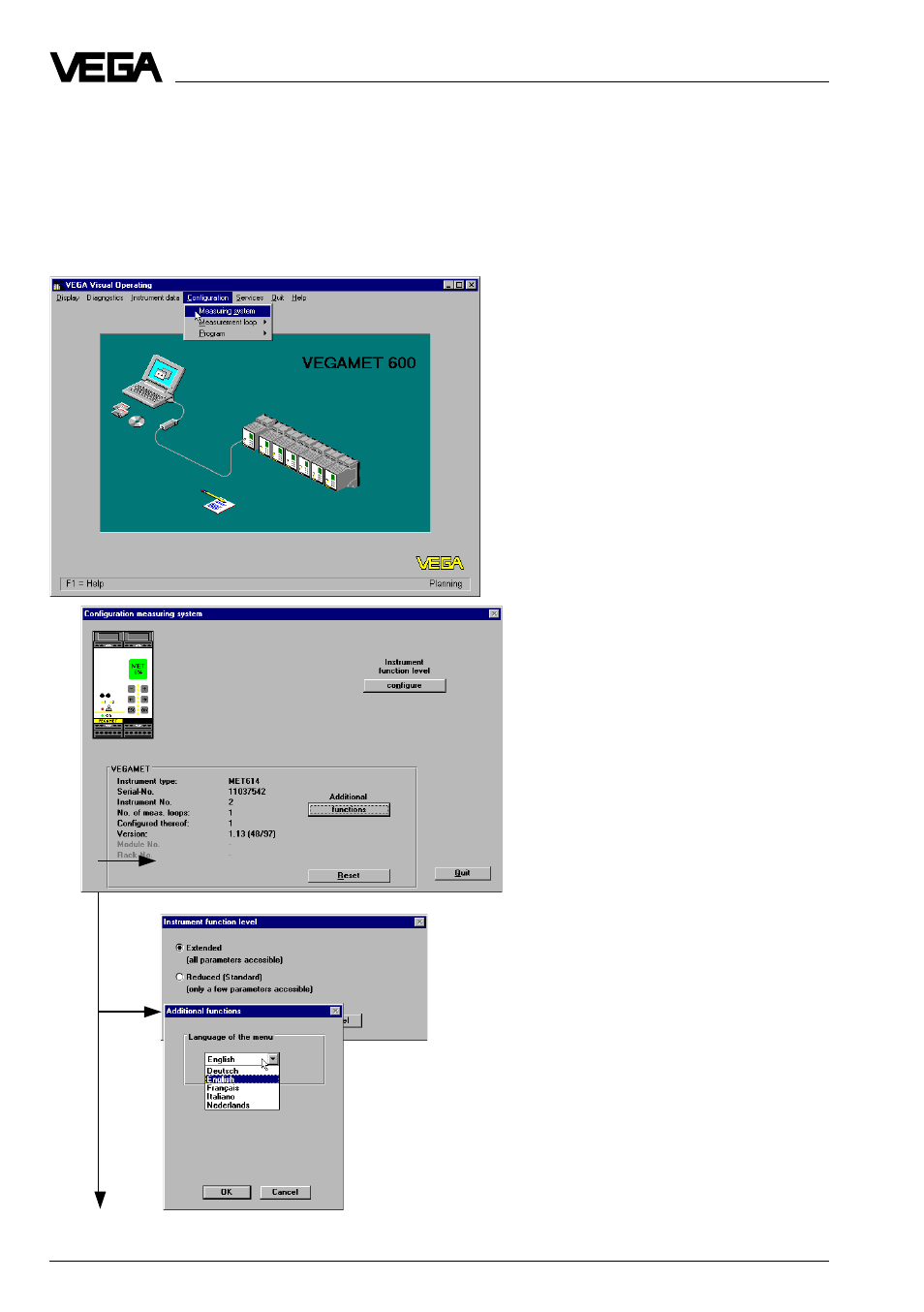

ПЭВМ. После этого Ваш монитор
должен показать такую картинку.
Для того чтобы конфигурировать
VEGAMET , нажмите сначала на
Configuration, затем на Measuring
system.
9 Запуск в работу устройства формирования сигнала
VEGAMET 614
9.1 Конфигурирование измерительной системы
Из окна “Configuration measuring
system” Вы можете осуществлять
различные регулировки VEGAMET.
При сокращенной функциональности при-
бора доступны только важнейшие функ-
ции устройства формирования сигнала
(см. также руководство по эксплуатации
VEGAMET 614). Переключение на “Redu-
ced” невозможно у VEGAMET 515, 515V,
515D, 515VD.
Здесь устанавливается язык дисплея
VEGAMET. Язык VVO остается при этом
нетронутым.
