VEGA Visual Operating

Вспомогательная программа расчета резервуара

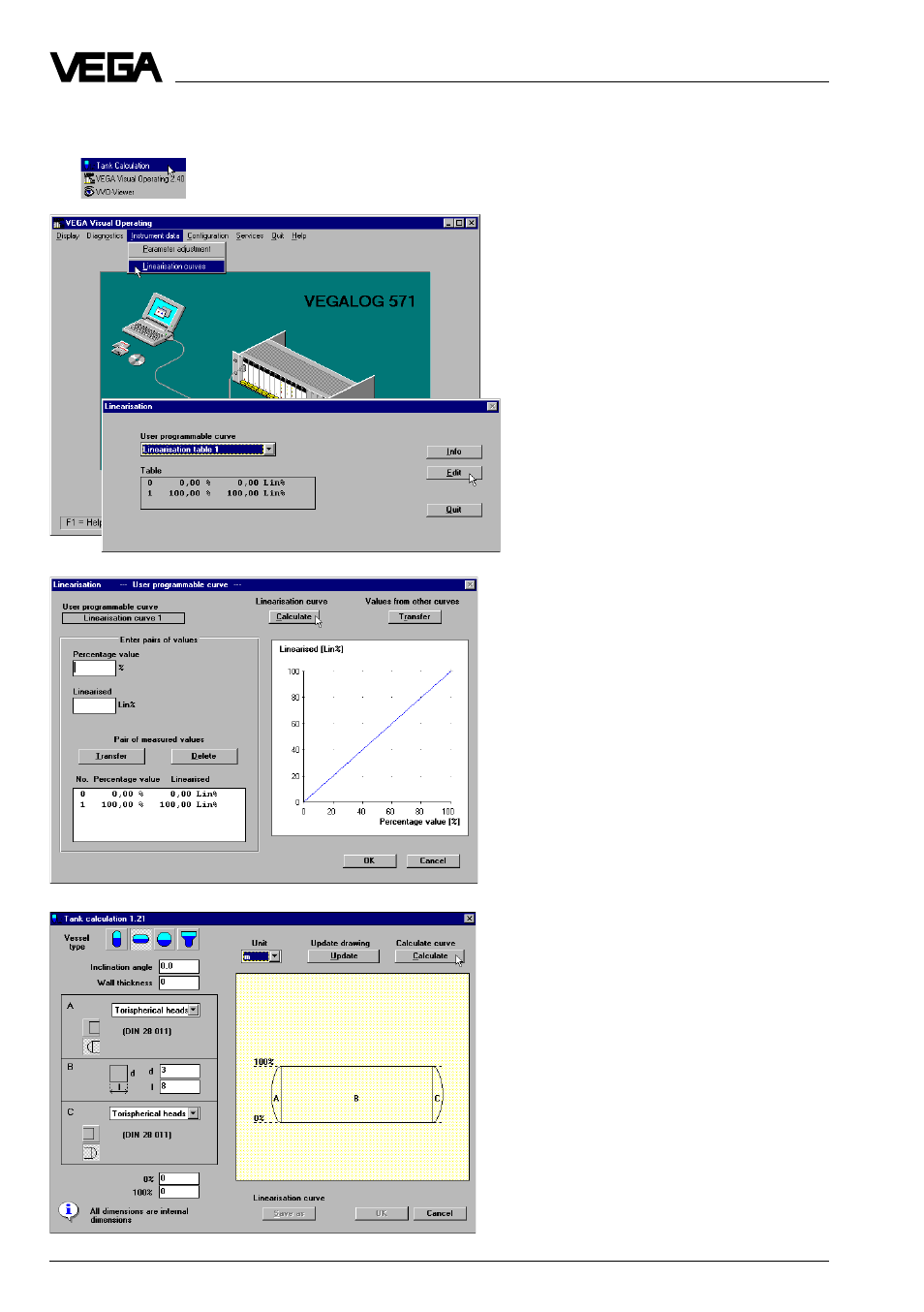

С помощью вспомогательной программы
“Tank Calculation” можно рассчитать лине-

аризированные кривые для различ-
ных форм резервуара. Кривые, рас-
считанные таким образом, могут
экспортироваться и запоминаться
как текстовые файлы (*.txt).

Для того, чтобы запустить “Tank
Calculation”, имеются две возможнос-

ти:
Первая – запустить “Tank Calcu-
lation” независимо от VVO. Нажмите
на символ “Tank Calculation” в
программе меню.
Вторая – запустить “Tank Calcu-
lation” при работающем VVO. Для
этого нажмите в панели меню на
Instrument data, затем на Line-
arisation curves
. В окне “Lineari-

sation”, которое после этого откроет-
ся, выберите из 32 “User program-
mable curve” ту, которую Вы хотите
обработать (например, таблица лине-
аризации 1) и нажмите на Edit. В
открывшемся окне “Linearisation -
User programmable curve” нажмите на
Calculate. После этого Вы увидите
окно “Tank calculation” (Вы сейчас в
программе “Tank calculation”).

14

Вспомогательная программа расчета резервуара

Последовательность вычисления
кривой на примере “Cylindrical tank”.

Сначала выберите слева наверху тип
резервуара и единицу измерения
(например, метр). Затем введите
толщину стенки и, если резервуар
лежит наклонно, угол наклона. После
этого определите отрезки A, B и C
резервуара (форму выбирайте при A и
C, размеры вводите при B). Затем
нажмите на Calculate.
