VEGA Visual Operating 4 3

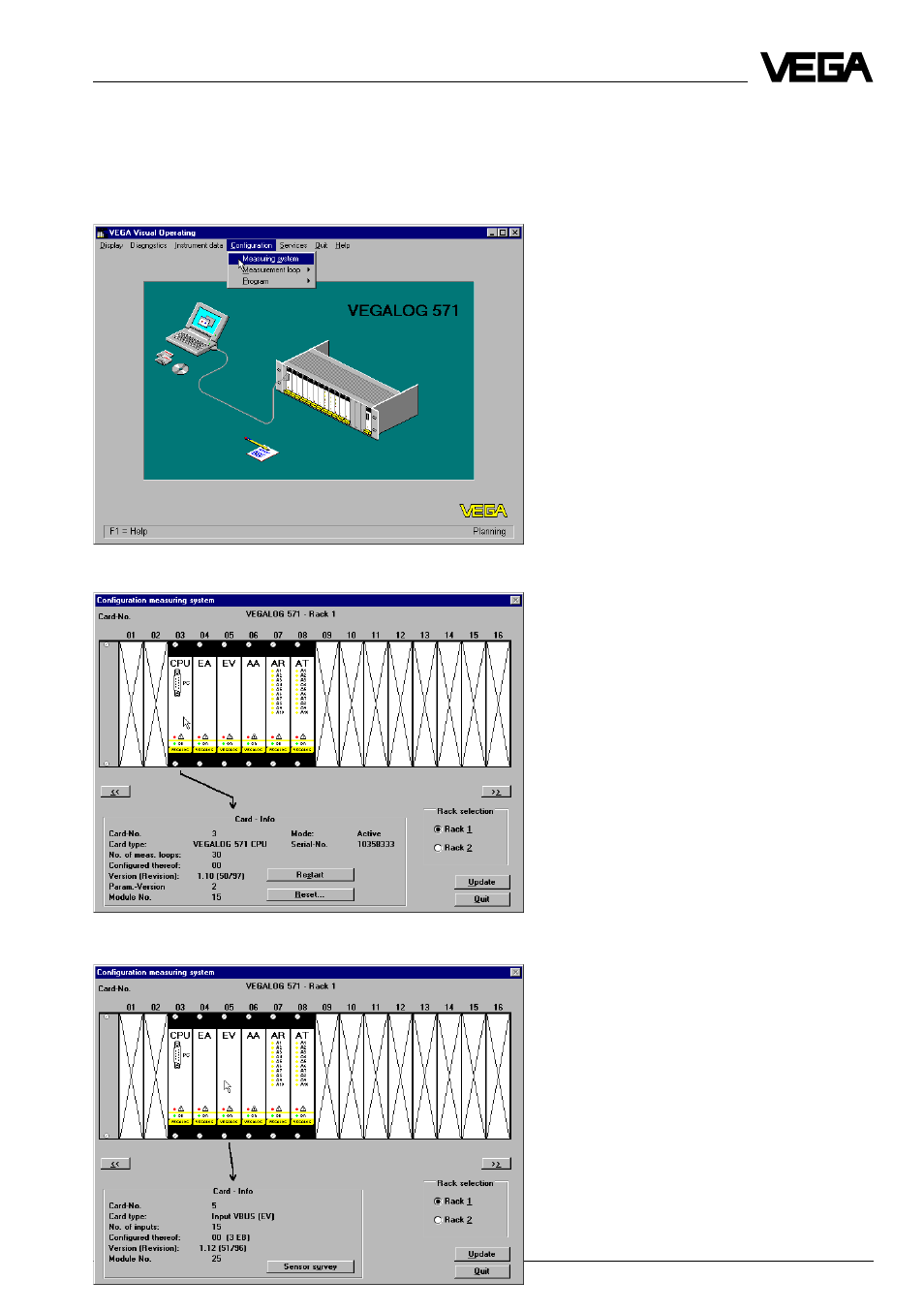

Запуск в работу центра формирования сигнала VEGALOG
Соедините карту CPU VEGALOG и
ПЭВМ интерфейсным кабелем RS232
(как описано в “3.5 VVO с картой
CPU”). Затем запустите VVO. Когда
VVO уже запущено, и Вы лишь затем
подключили VEGALOG, нажмите
функциональную кнопку F8 на ПЭВМ.
После этого Ваш монитор должен
показать такую картинку. Для того
чтобы конфигурировать VEGALOG,
нажмите сначала на Configuration,
затем на Measuring system.
11 Запуск в работу центра формирования сигнала VEGALOG
Ваш VEGALOG сейчас покажет, как
Вы его скомпоновали. Нажатием на
карту (например, CPU-карту) или
нажатием кнопок << и >> Вы можете
вызвать информацию обо всех име-
ющихся в VEGALOG картах. Если
нажали на карту CPU (как нарисова-
но), Вы можете выполнить Restart
(соответствует кратковременному
выключению CPU) или Reset. С по-
мощью Reset стираются все уже
установленные точки измерения
VEGALOG.
Если Вы вызываете карту EV (EV
нужна для входа – VBUS – датчика),
Вы можете нажать кнопку Sensor
survey . Затем в окне “Sensor survey
Card-No. X” выдается список всех
VBUS – датчиков, которые подклю-
чены к карте EV.
