2 2 VEGASWING 81A EXD и 83A EXD
Запуск в работу
4 Запуск в работу
Индикаторные и обслуживающие
элементы
Включение электроники может контроли-
роваться при закрытом корпусе.
VEGASWING установлены на плотность 1
и нуждаются в регулировке только в
крайних случаях (< 0,7 г/см
3 ).
Узел электроники позволяет производить
следующие регулировки:
- переключатель А/В, только у узлов
электроники SWING E82 С,R и T. У узла
электроники SWING E82 Z с переклю-
чением через устройство формирования
сигнала при использовании в соответ-
ствии c WHG допустим только режим А
(см. “4.2 Таблица функций”)
- регулировка точки переключения потен-
циометром.
Переключателем A/B (1) Вы можете изме-
нять состояние переключения бесконтак-
тного выключателя, реле или транзисто-
ра. Вы можете этим установить желаемый
режим в соответствии с “4.2 Таблица фун-
кций” (A – перелив или регистрация max.
уровня, B – защита от низкого уровня или
регистрация min. уровня).
Для того чтобы изменить время интегриро-
вания используйте узел электроники Z в
соединении с подходящим устройством
формирования сигнала (536 Ех, 537 Ех и
636 Ех).
Регулировка точки переключения
Точка переключения VEGASWING уста-
новлена и нуждается в регулировке толь-
ко в крайних случаях (< 0,7 г/см
3 ).
Данные о положении точки переключения
(см. также “2 Монтаж”) касаются запол-
няемого материала - воды (значение плот-
ности 1,0 г/см
3 ). При средах с отличаю-
щейся плотностью точка переключения
сдвигается в зависимости от плотности и
вида установки ближе к корпусу или к
концу вибрирующей вилки.
Изменение плотности на 0,1 г/см
3 вызыва-
ет сдвиг точки переключения
» на 2,5 мм.
С помощью потенциометра (5) Вы можете
точку переключения опять вернуть в
нормальное положение.
При использовании электроники SWING
Е82 Z поворотный переключатель закрыт
клейкой лентой. Заводская регулировка,
тем не менее, видна.
Контроль дефекта
Электроника VEGASWING постоянно на-
блюдает за прибором. Проверяются сле-
дующие критерии:
- коррозия или повреждение вибрирую-
щей вилки
- прекращение вибрации
- обрыв провода пьезоэлемента
- слишком низкая частота вибрации
- проникновение в датчик заполняемых
коррозионых материалов.
При подключенном устройстве формиро-
вания сигнала (электроника SWING E82 Z)
могут дополнительно наблюдаться боль-
шее количество функций. При использова-
нии электроники SWING E82 Z с устрой-
ством формирования сигнала нажатием
кнопки проверяется функция комплексной
измерительной цепи. Подробнее об этом
Вы найдете в соответствующем устрой-
стве формирования сигнала.

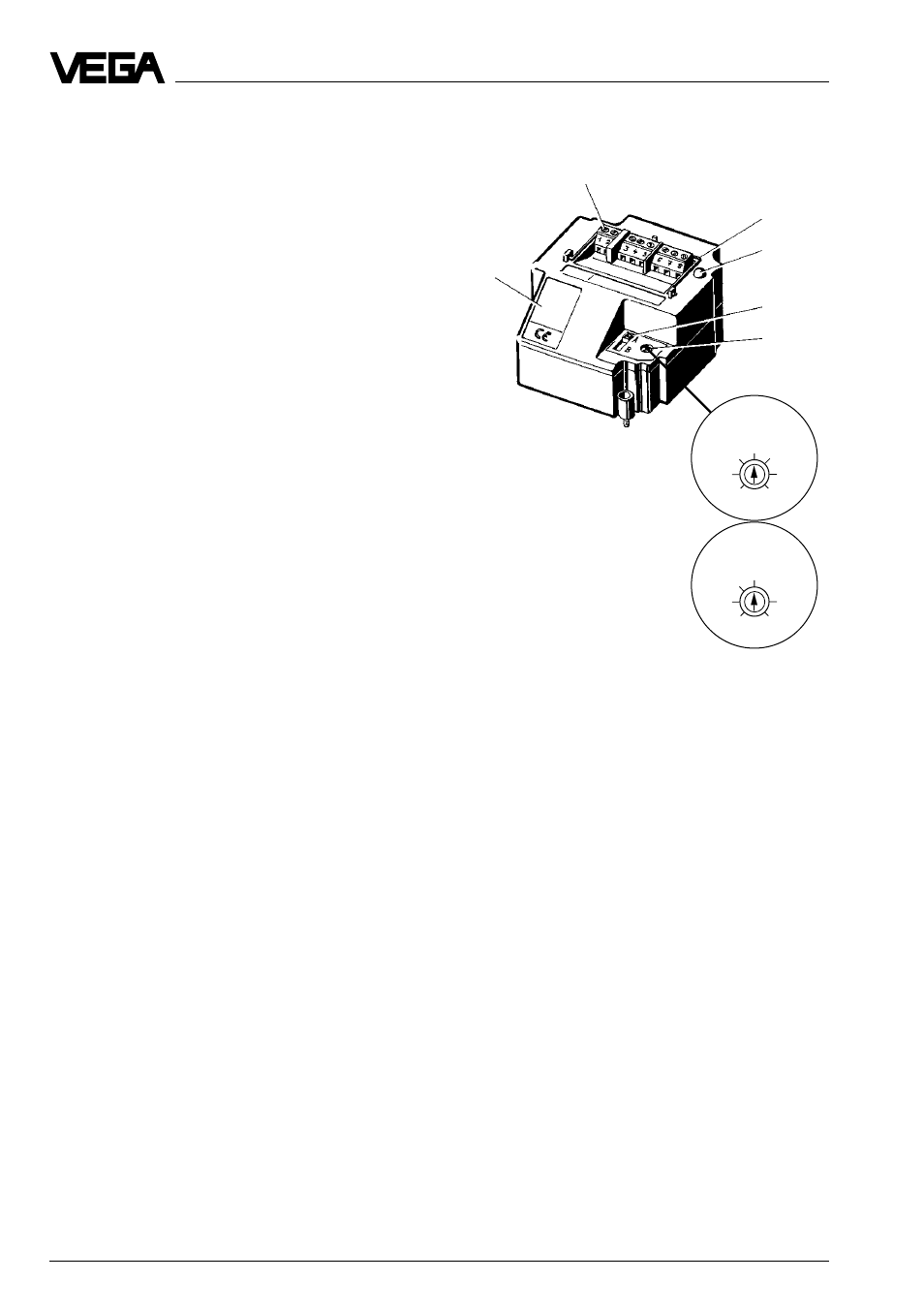

1 Типовой шильдик (электроника)
2 Сигнальный индикатор (LED)
3 Клеммы
4 Переключатель А/B
5 Потенциометр (плотность)
6 Скоба
1
3
2
4
5
6
0,5
1,0
1,5
0,5
0,8
1,0
Электроника
SWING E82 C, R, T
Электроника
SWING E82 Z
