VEGASWING 81A EXD и 83A EXD 1 9
Бесконтактный переключатель
(SWING E82 C)
1 2
AC L1 N
DC + –
или
DC
– +
Контакты в состоянии покоя.
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 250 V DC
(дополнительную информацию смотри в
технических данных)
При непосредственном управлении реле,
контакторами, магнитными вентилями,
световыми сигнальными табло, звуковыми
сигналами и т.д. нельзя работать без про-
межуточной нагрузки (включаемой после-
довательно), так как электронный узел
при прямом подключении к сети будет
поврежден. Непригоден для подключения
к входам низкого напряжения DCS.
Собственный ток после отключения на-
грузки на короткое время понижается
ниже 1 мА, так что контактор, ток удер-
жания которого меньше чем длительно
поступающий собственный ток электро-
ники, тем не менее, надежно отключает-
ся.
Электрическое подключение
Проверьте, корректна ли стандартная
регулировка электроники для Вашего
устройства. Если Вы хотите изменить
регулировку (режим А/В, плотность, реле
загрузки), сделайте следующее:
Убедитесь, что нет Ех-атмосферы. Лишь
тогда Вы можете открыть взрывозащи-
щенный герметичный отсек для электро-
ники (большая крышка).
- освободите защитный винт (2) на отсе-
ке электроники (большой крышки) c
помощью торцового шестигранного клю-
ча
- открутите крышку отсека электроники
(1) (большая крышка)
- измените регулировку по потребности
(см. также “Электрическое подключе-
ние- Релейный выход” и “4 Запуск в
работу”)
- опять прочно закрепите крышку элект-
ронного отсека (большую крышку)
- опять закрутите винт безопасности.
Обратите внимание, чтобы головка вин-
та попала в углубление.
• Монтируйте VEGASWING на резервуаре.
• Освободите защитный винт на отсеке
подключения (маленькой крышки) с помо-
щью торцового шестигранного ключа.
• Открутите крышку отсека подключения
(маленькая крышка)
• Подведите подключающий кабель к
кабельным вводам. Используйте только
кабель с круглым сечением и крепко затя-
ните место соединения. Кабельный ввод
пригоден для диаметра кабеля от 3,1 мм
до 8,7 мм.
• Подключите провода к датчику в соот-
ветствии со схемой подключения. Схему
подключения Вы найдете на внутренней
стороне крышки. Номер клемм соответ-
ствуют номерам электроники.
• Снова прочно закрепите крышку отсека
подключения (маленькая крышка).
• Опять закрутите винт безопасности (2)
на отсеке подключения. Обратите внима-
ние, чтобы головка винта попала в одно из
углублений.
• Подсоедините провода, идущие к дат-
чику, к шкафу комплектного распредели-
тельного устройства и подключите пита-
ющее напряжение.
8 7 6 5 4 3 1 2
B
A 1,0
0,5 1,5
R
SWING E82R
max. 250V AC 5A 750VA
max. 250V DC 1A 54W 20...72V DC
20...250V AC
L N
+ -
3 g/cm
1
2

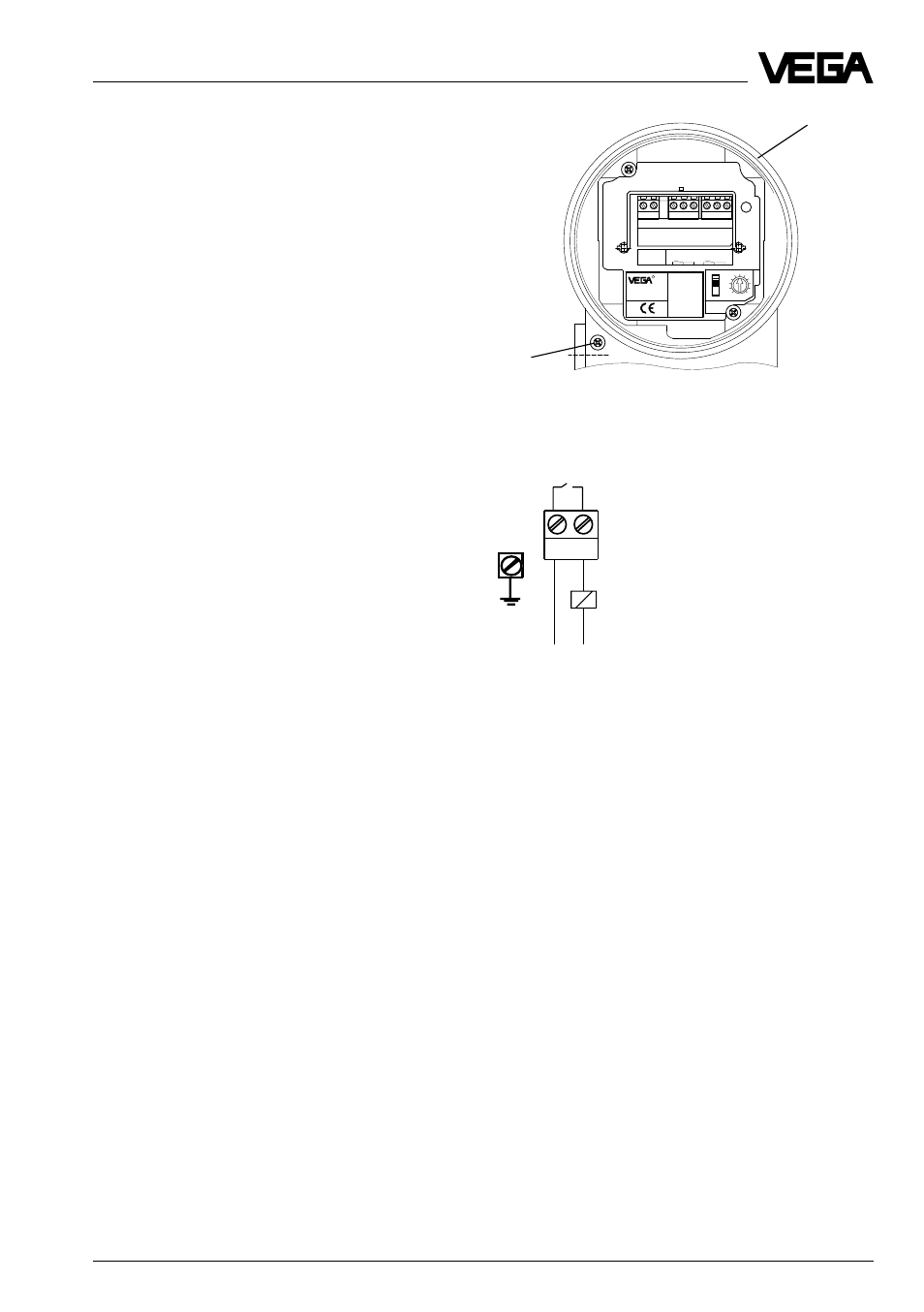

Рис. 2.9 Отсек электроники
