VEGASWING 81A EXD и 83A EXD
2 1
1
2
3
4
~
~
-
+
NPN-свойства
PNP-свойства
-
+
1
2
3
4
-
+
1
2
3
4
+
+
-
-
-
+
-
+
Транзистор подключает второй гальвани-
чески развязанный источник напряжения
к двоичному входу DCS или к электричес-
кой нагрузке. Посредством различного
подключения потребителя (нагрузки)
можно достичь свойств PNP или NPN.
Управление нагрузкой переменного
тока
Транзистор подключает переменное на-
пряжение 10…42 V АС, которое одновре-
менно является питающем напряжением,
к нагрузке.
Указание
Транзисторные выходы большинства
VEGASWING могут включаться последо-
вательно или параллельно, для того чтобы
их сигналы логически соединить. Соедине-
ние следует осуществлять так, чтобы к
клемме 2 по отношению к клемме 3 всегда
подводилось более высокое напряжение.
Электрическое подключение
NPN-свойства
PNP-свойства
-
+
1
2
3
4
-
+
1
2
3
4
+
+
-
+
-
+
NPN-свойства
PNP-свойства
-
+
-
1
2
3
4
1
2
3
4
+
-
+
-
+

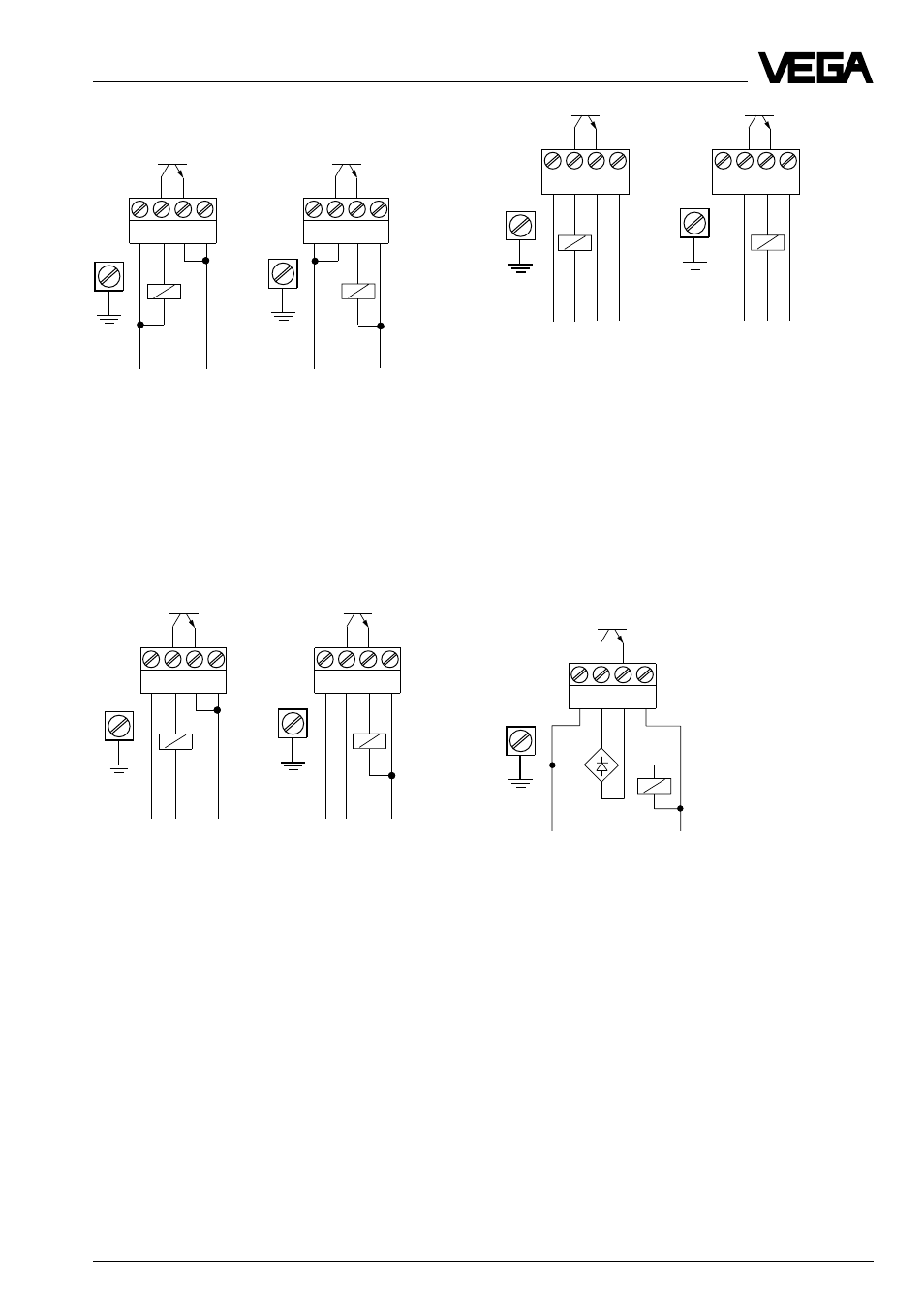

Примеры подключения
Транзистор подключает питающее напря-
жение узла электроники к двоичному
входу DCS или к электрической нагрузке.
Посредством различного подключения
потребителя (нагрузки) можно достичь
свойств PNP или NPN.
Транзистор подключает второй источник
напряжения с тем же потенциалом к дво-
ичному входу DCS или к электрической
нагрузке. Посредством различного под-
ключения потребителя (нагрузки) можно
достичь свойств PNP или NPN.
