2 0 VEGASWING 81A EXD и 83A EXD
-
1 2
+
Устройство
формирования
сигнала
-
1 2 3 4
+
мендации сертификата о соответствии
или свидетельства об испытании Z-65.11-
154. Если VEGASWING с электроникой
SWING E82Z EX должен работать непос-
редственно на аналоговом входе PLC, то
нужно между ними подключить искроза-
щищенный разделительный барьер.
Порог переключения составляет 12 мА.
- непокрытый 8 мА
- покрытый 16 мА
- при неисправности > 22 мA, < 2,2 мA.
Питающее напряжение 10…55 V DC (до-
полнительную информацию смотрите в
последующих примерах подключения, а
также в технических данных).
Для управления реле, контакторами, маг-
нитными вентилями, световыми сигналь-
ными табло, звуковыми сигналами, а так-
же DCS-входами.
Электроника защищена от перегрузок и
короткого замыкания.
Если VEGASWING используется как часть
защиты от перелива, обратите внимание
на содержание общего сертификата.

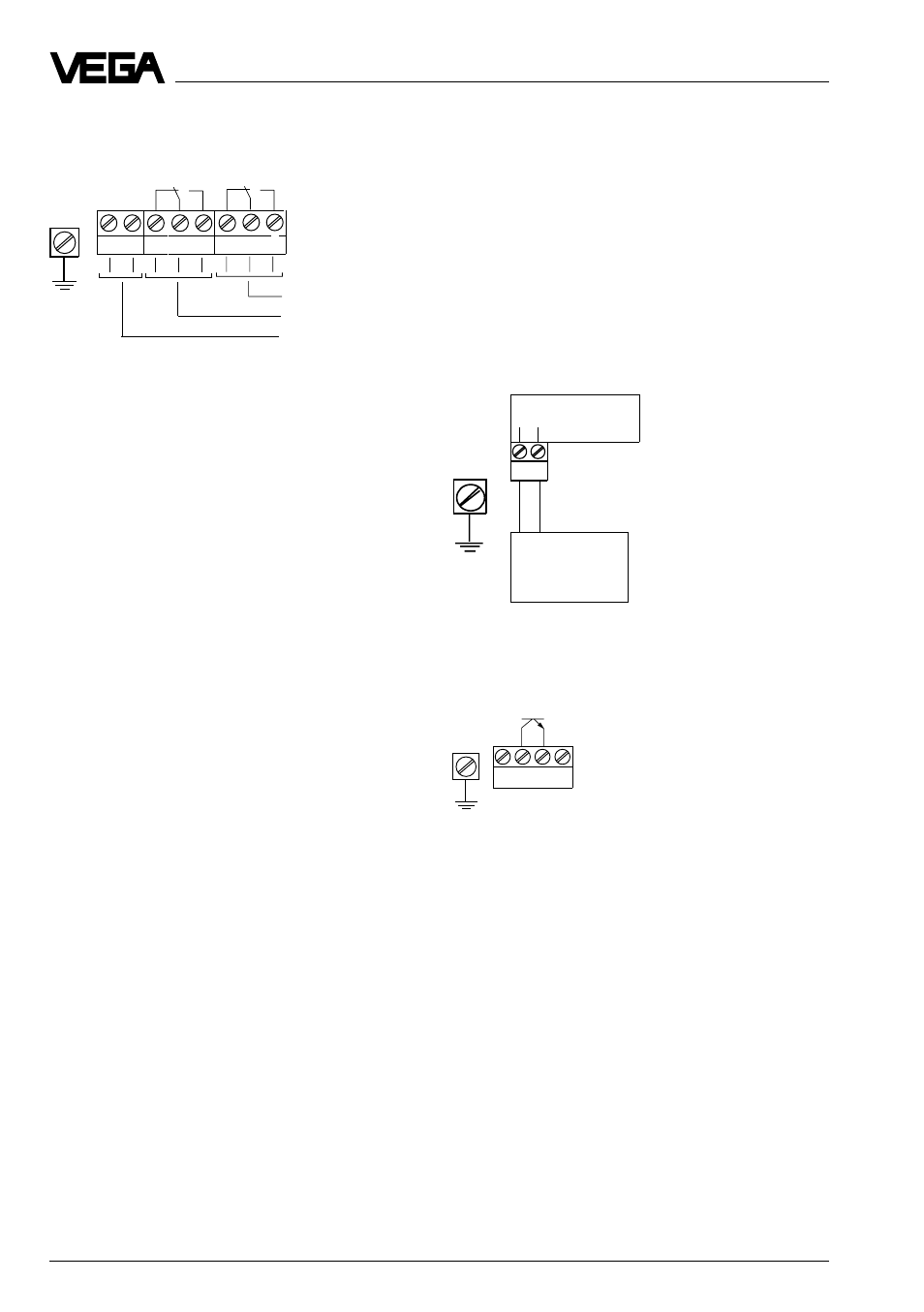

Свободный от потенциала транзис-
торный выход (SWING E82 T)
1 2 3 4 5 6
+
L1
-
N
7 8
Релейный выход
Источник питания
Релейный выход
Электрическое подключение
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 72 V DC
(дополнительную информацию смотрите в
технических данных)
Служит для подключения внешних источ-
ников напряжения к реле, контакторам,
магнитным вентилям, световым сигналь-
ным табло, звуковым сигналам и т.д.
С двойными контактами реле (DPDT), т.е.
оба контакта выполняют одинаковую
функцию переключения, например, одно-
временное управление звуковым сигналом
и магнитным вентилем.
Если VEGASWING используется как часть
защиты от перелива, обратите внимание
на содержание общего сертификата Z-
65.11-163.
Двухпроводный выход (SWING E82Z)
Для подключения к устройству формиро-
вания сигнала VEGATOR для Ех, WHG.
Питающее напряжение от подключенного
устройства формирования сигнала VEGA-
TOR (12…36 V DC) (дополнительную ин-
формацию смотрите в технических дан-
ных).
Контрольный индикатор на корпусе заго-
рается в основном при покрытом вибриру-
ющем стержне, независимо от функций,
установленных на устройстве формирова-
ния сигнала.
Обратите внимание на руководство по
эксплуатации устройства формирования
сигнала. Пригодные устройства формиро-
вания сигнала Вы найдете в технических
данных.
Если VEGASWING используется в Ех-
области или как часть защиты от перели-
ва по WHG, обратите внимание на реко-
Свободный от потенциала релейный
выход (SWING E82 R)
