1 6 VEGASWING 81A EXD и 83A EXD
Монтаж
Рис. 2.3
Перемешивание
Мешалки могут привести к тому, что вык-
лючатель уровня будет подвержен силь-
ным боковым силам. По этой причине
выберите удлиняющую трубку VEGA-
SWING 83 А EXD не слишком длинную и
проверьте в этом случае, нельзя ли мон-
тировать вместо него выключатель уров-
ня VEGASWING 81 А EXD сбоку в горизон-
тальном положении.
Кабельное соединение EExd
Используйте кабель с круглым сечением
провода и сильно затягивайте место фик-
сации кабеля. Фиксация кабеля EExd пре-
дусмотрена для диаметра кабеля от
3,1 мм до 8,7 мм.
Тщательное уплотнение соединения кабе-
ля особенно важно при монтаже на откры-
том воздухе, в помещениях, в которых
следует рассчитывать на влажность (на-
пример, из-за процесса очистки) или в
охлаждаемых или нагреваемых резервуа-
рах (см. рис. 2.4).
VEGASWING с релейной электроникой
SWING Е82R может оборудоваться вто-
рым кабельным вводом EЕxd. Он прилага-
ется к прибору. Используйте только EЕxd-
сертифицированные кабельные вводы.
• Освободите заглушку и выкрутите ее.
• Вкрутите ввод кабеля в корпус и крепко
затяните место соединения.
Влажность
После установки поверните корпус прибо-
ра кабельным вводом вниз, чтобы предот-
вратить проникновение влажности. Кор-
пус прибора вращается для этого
примерно на 330
о . При вертикально уста-
новленных измерительных зондах подве-
дите подключающий провод к корпусу
прибора снизу, для того чтобы дождь или
конденсат могли стекать. Это касается,
прежде всего, монтажа на открытом воз-
духе, в помещениях, в которых следует
рассчитывать на влажность (например,
из-за процесса очистки) или в охлаждае-
мых или нагреваемых резервуарах (см.
рис. 2.4).
При налипающих и вязких заполняемых
материалах вибрирующая вилка должна
по возможности свободно располагаться в
резервуаре, чтобы предотвратить отложе-
ния. Поэтому штуцеры для фланцев и
винтов не должны превышать определен-
ной длины. При варианте с фланцем мак-
симальная длина штуцера должна быть 40
мм, при винтовом креплении – максимум
30 мм, см. также приварной штуцер.
Давление
При повышенном или пониженном давле-
нии в резервуаре следует уплотнить резь-
бу ввинчивающего штуцера. Оберните
резьбу тефлоновой лентой, паклей или
чем-то подобным или используйте уплот-
нение.
Вибрация
Экстремальные вибрации со стороны
установки и сотрясения, например при
перемешивании и турбулентных потоках в
резервуаре, могут побудить удлиняющую
трубку VEGASWING 83 А EXD к резонанс-
ным колебаниям. Это приводит к повы-
шенной нагрузке на верхний сварной шов.
Поэтому разместите непосредственно над
вибрирующей вилкой подходящую опору
или крепление для фиксации удли-

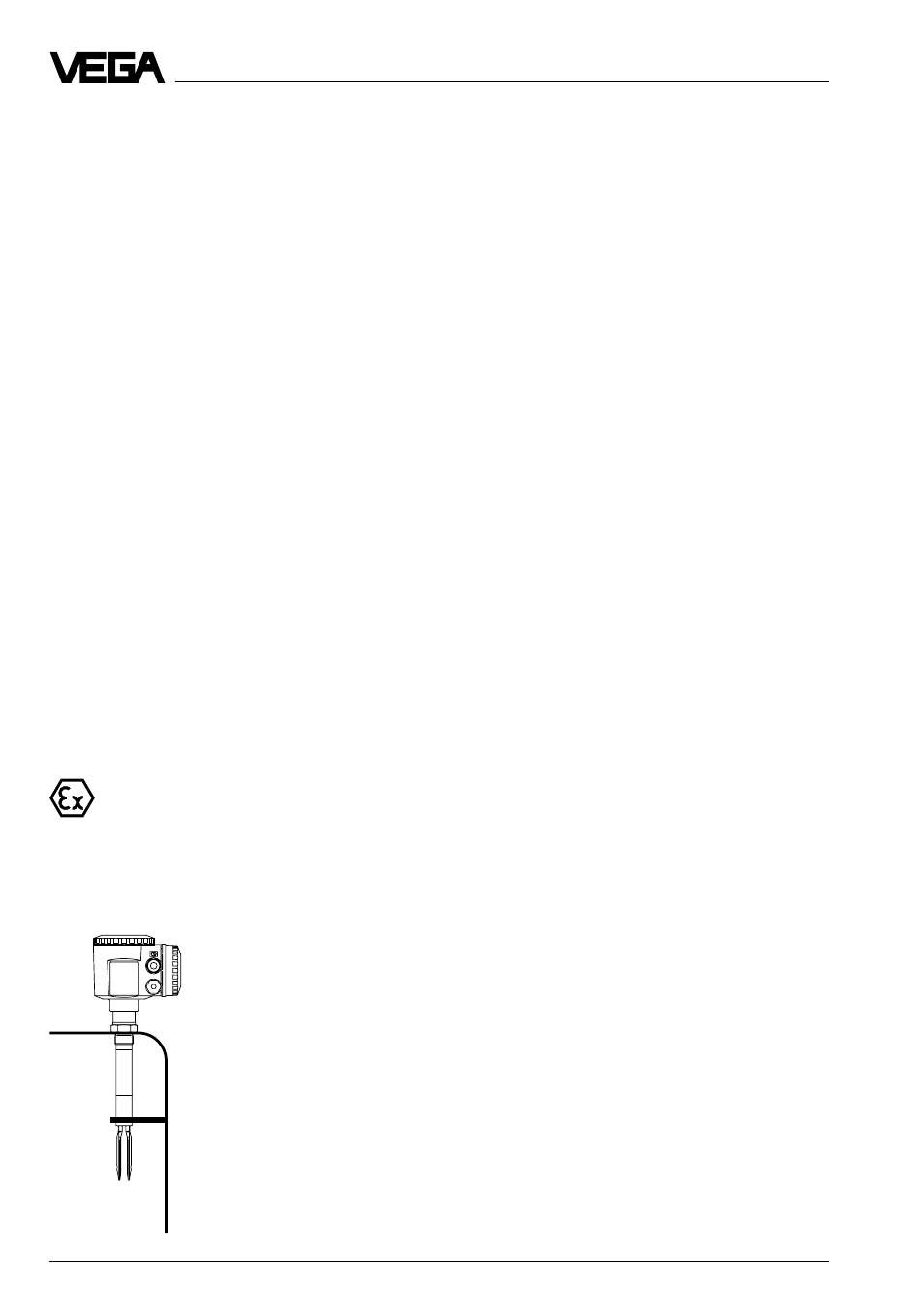

няющей трубки (см. рис. 2.3)
Это касается, прежде всего, ис-
пользования в Ех-области категории
2G или WHG. Обратите внимание на то,
чтобы труба в результате этих мер не
была изогнута.
